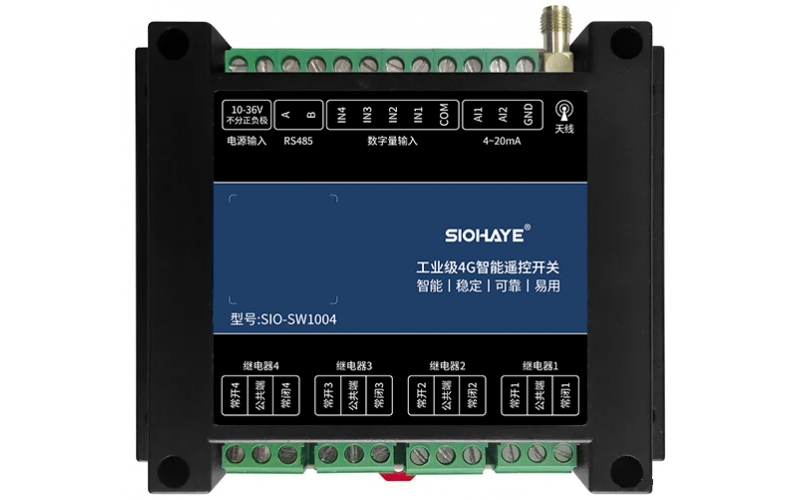

1

供電電源

電源線接線區域，不區分正負極

2

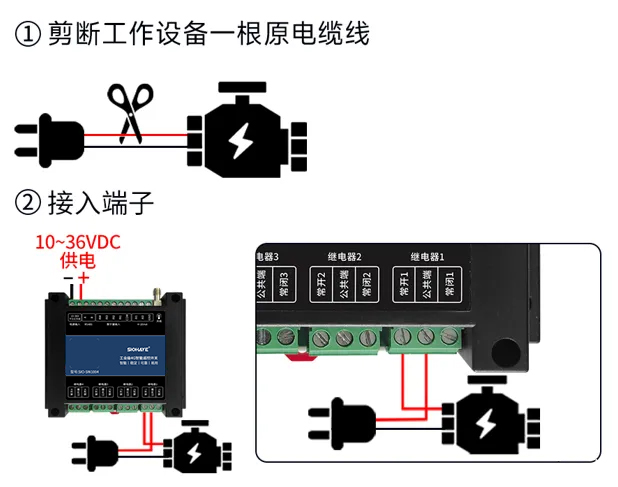

繼電器開關

繼電器開關的接線區域

3

RS485接口

暫未對外開放使用

4

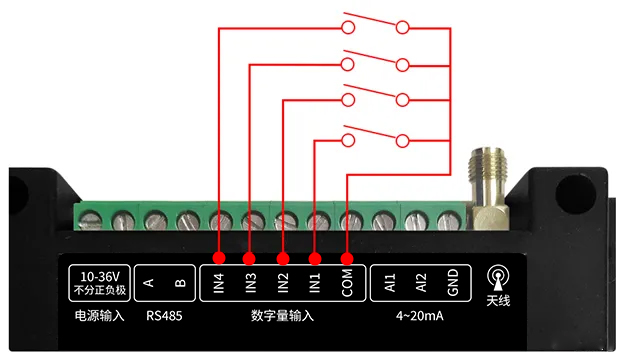

輸入通道

檢測開關量輸入信號

5

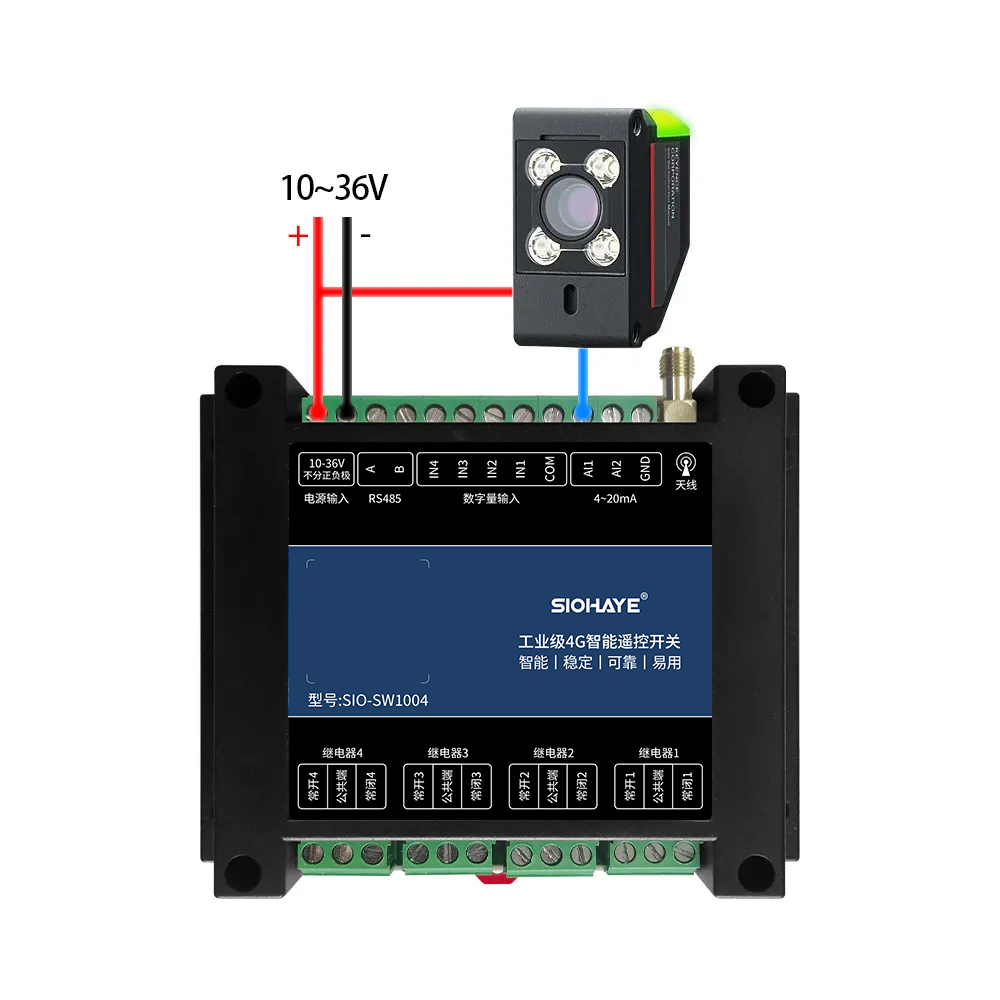

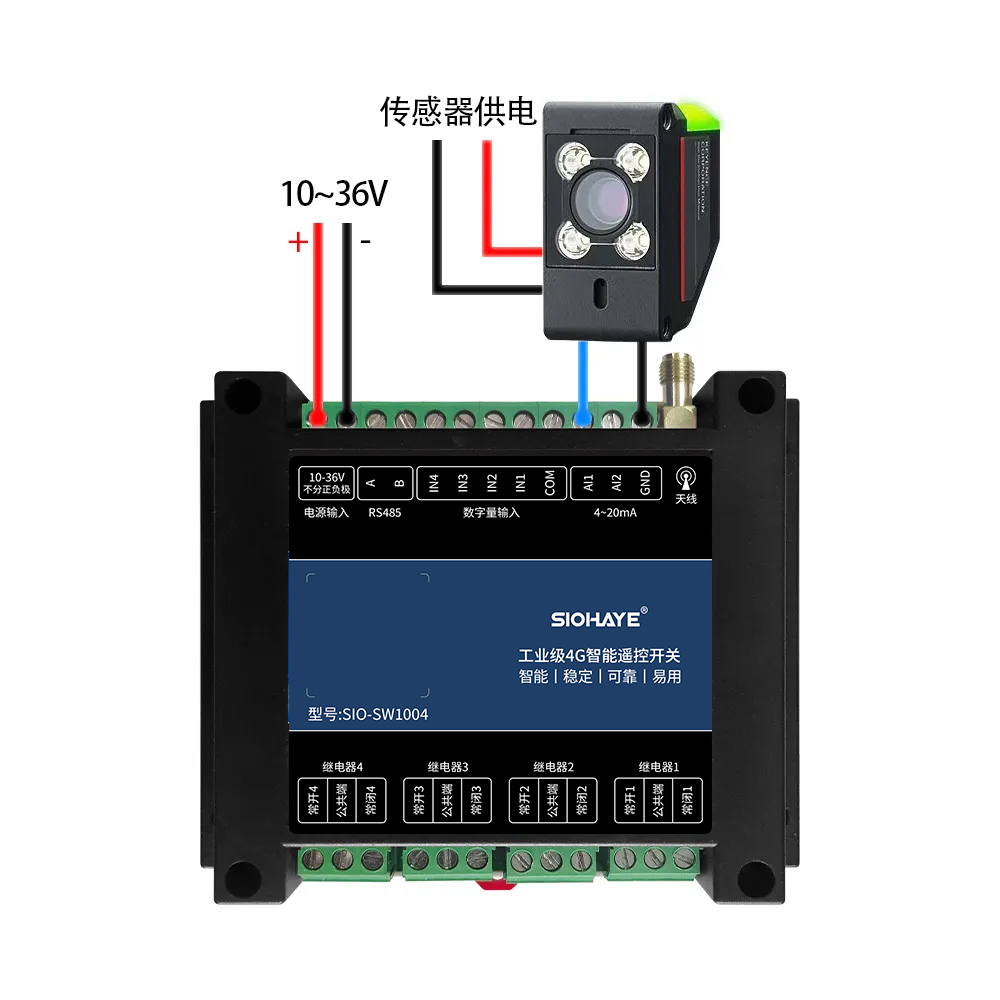

4-20mA 電流通道

檢測模擬量輸入信號

6

4G天線

4G網絡信號接收天線

工作電壓

支持寬輸入電壓范圍 8-24VAC / 10-36VDC 有防插反保護

4G網絡制式

4G全網通，支持移動、聯通、電信、廣電

4G網絡頻段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

SIM卡

內置貼片SIM卡，不用插外置卡，有外置卡槽

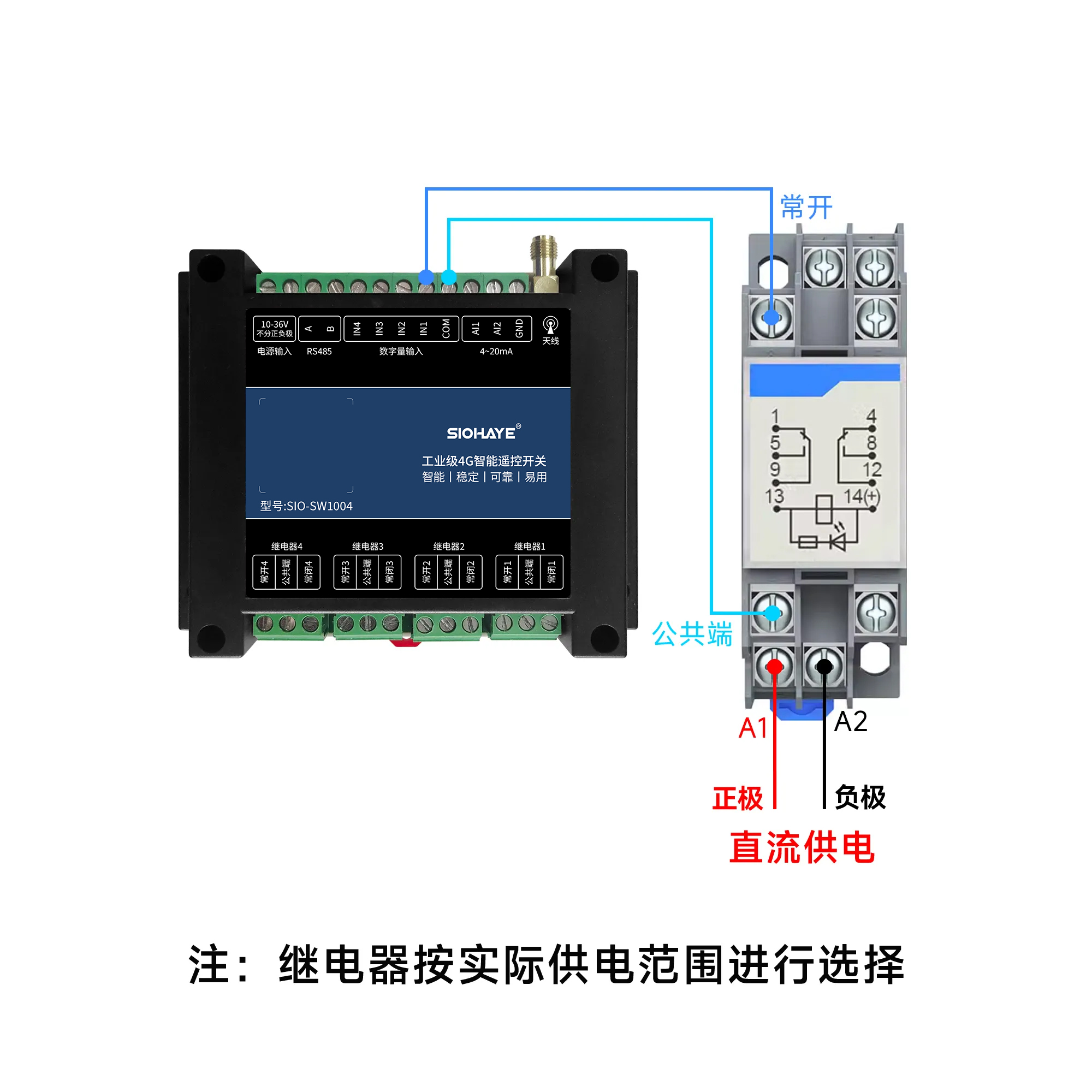

輸入通道

4路、開關量：干接點，可配置為輸入報警檢測通道進行使用

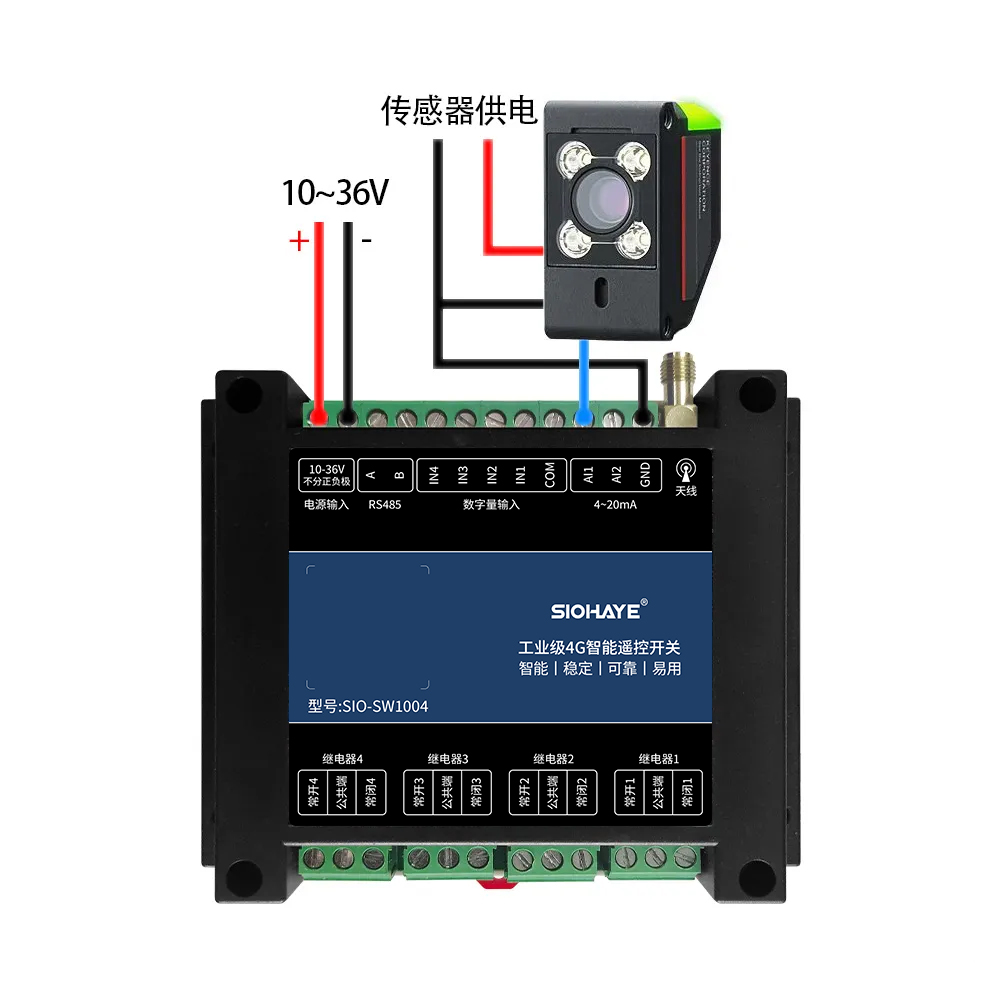

電流通道

2路、可檢測 4-20mA 模擬量輸入信號

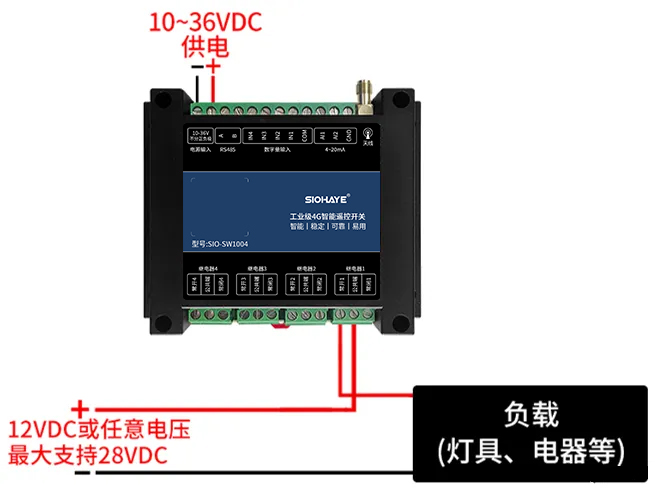

開關參數

4路、繼電器控制

10A 250VAC、15A 125VAC、10A 28VDC，電氣壽命10萬次

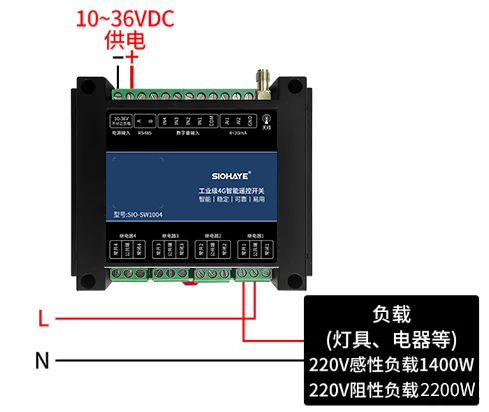

220V感性負載1400W、220V阻性負載2200W

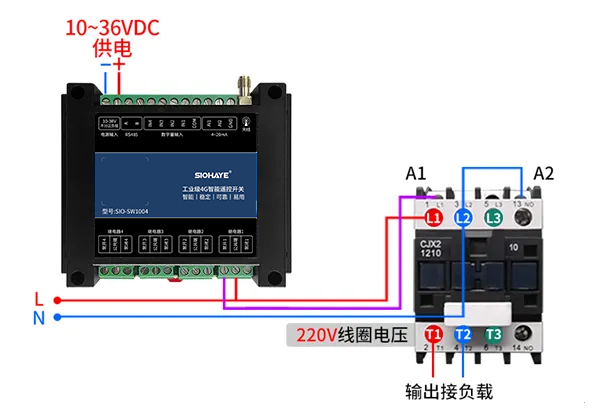

需要控制更大功率設備，請外加接觸器控制

控制方式

4G網絡控制、不限制距離

工作模式

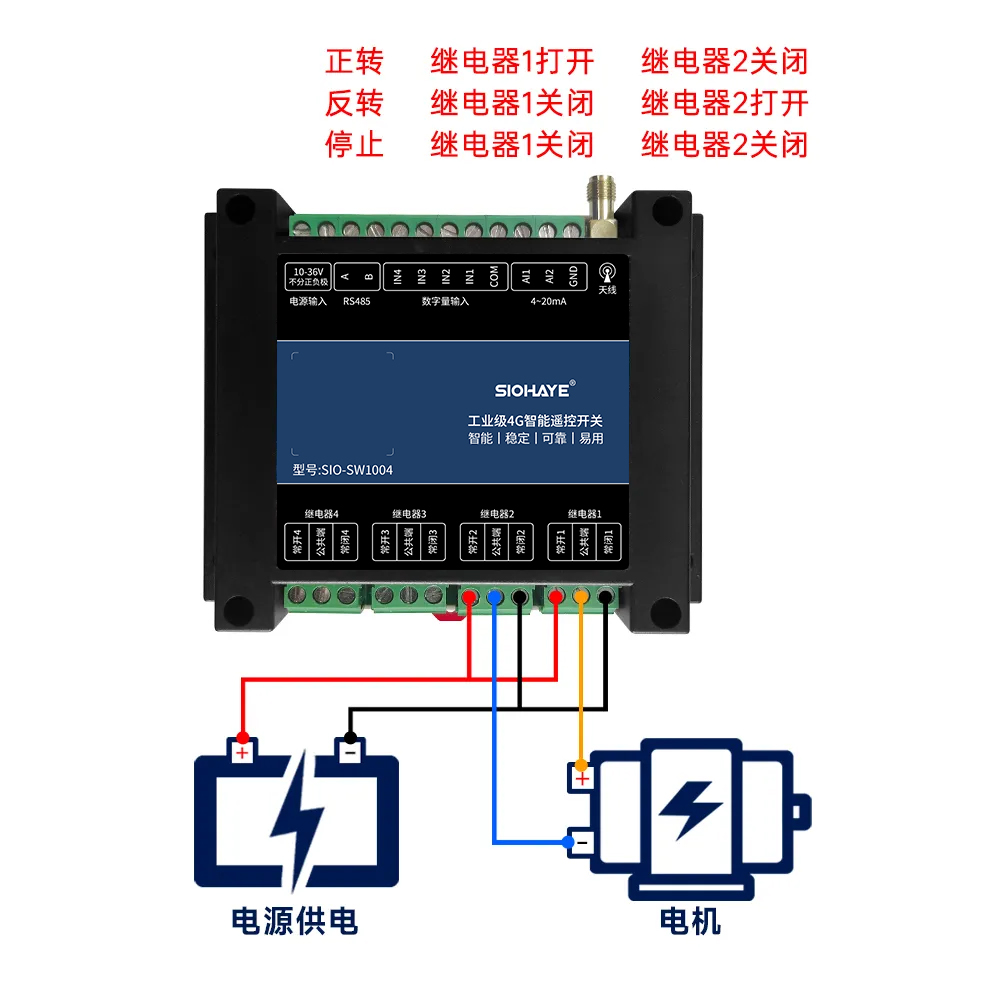

自鎖、互鎖、點動

特色功能

支持自動、任務、定時任務、輸入聯動控制

射頻接口

4G天線均使用SMA接口

靜電保護

接觸±8KV，空氣±15KV

固件升級

支持遠程OTA升級

工作濕度

5%~95%RH (無凝露)

存儲溫度

-40℃ ~+85℃

工作溫度

-35℃ ~+75℃

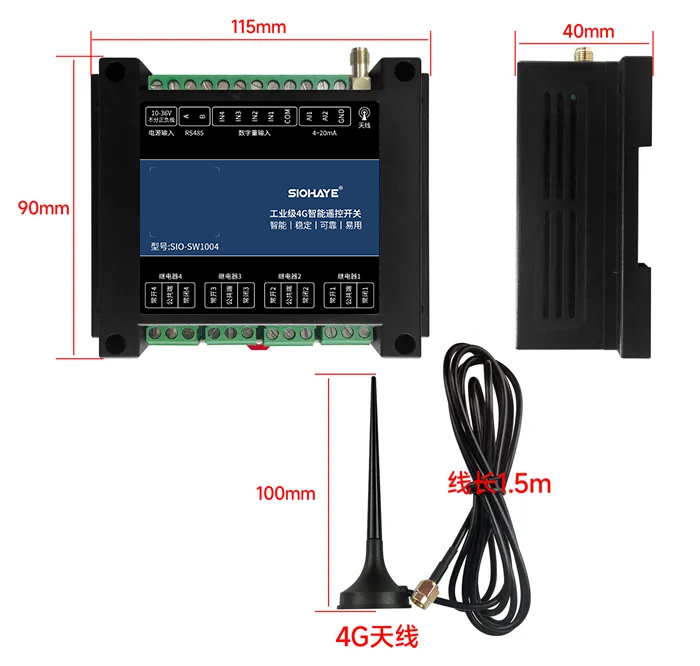

產品尺寸

115 x 90 x 40mm

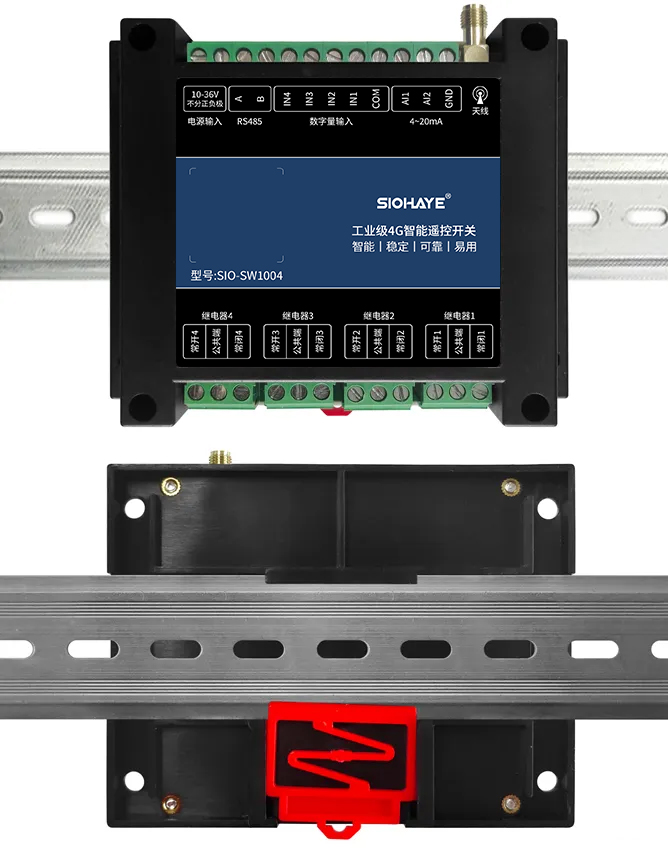

安裝方式

導軌或者定位孔安裝

SIM卡

內置貼片SIM卡，不用插外置卡

輸入通道

斷開狀態

開關通道

關閉狀態

工作模式

自鎖

4G控制

啟用

任務

有演示任務（全關、全開、閃爍、流水）

自動

有演示自動（定時閃爍、定時流水、IN1接通閃爍）

自動默認處于關閉狀態，需要用戶手動打開才能運行

指示燈（OUT1、OUT2、OUT3、OUT4）

分別對應（繼電器1、繼電器2、繼電器3、繼電器4）

當對應的繼電器打開時指示燈亮起，繼電器關閉指示燈熄滅

SIM卡不識別

NET燈5000ms亮，5000ms 滅

SIM卡正常，但注冊不了網絡

NET燈100ms亮，100ms 滅

注冊網絡成功，但是鏈接不上服務器

NET燈500ms亮，500ms 滅

獲取授權失敗

NET燈3000ms亮，3000ms 滅

成功連接上服務器，表示設備運行正常

NET燈1500ms亮，1500ms 滅

溫情提示：由于本產品設計的指示燈在產品內部，觀察起來不是很容易，通常需要拆開外殼或通過產品側面4G天線位置往產品內部看才能觀察到指示燈，指示燈在產品內部的排列順序分別為（NET、OUT1、OUT2、OUT3、OUT4）
