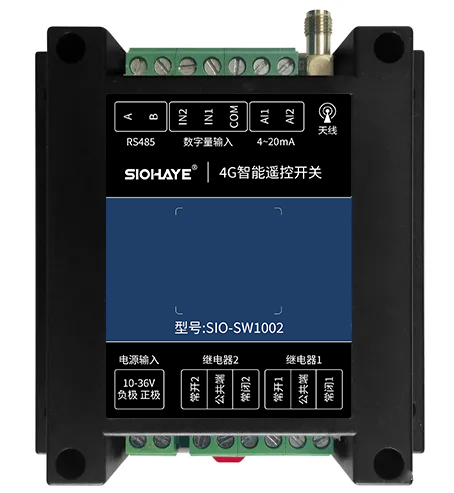

SIO-SW1002
SIO-SW1002 是本公司自主研發的遠程遙控開關。支持4G網絡能夠?qū)崿F(xiàn)遠程控制功能。支持自動、任務、定時任務、輸入聯動等高級功能，設備支持標簽定制，硬件定制，APP私有化部署等高級方案。
功能特點:
支持寬輸入電壓范圍10~36VDC；
支持導軌安裝和定位孔安裝，外殼阻燃材料；
支持接觸放電±8KV，空氣放電±15KV；
工作環境為 -35℃~75℃；
支持 2 路250V/10A繼電器控制；
支持 2 路干接點開關量輸入檢測，可用于輸入報警檢測；
支持 2 路 4-20mA 模擬量電流檢測，支持報警檢測；
支持多種報警方式（微信、電話、短信）；
支持自鎖、互鎖、點動模式；
支持自動、任務、定時任務、輸入聯動控制；
內置看門狗，保證設備運行穩定不死機；
支持標簽logo定制服務；
支持二次開發定制。

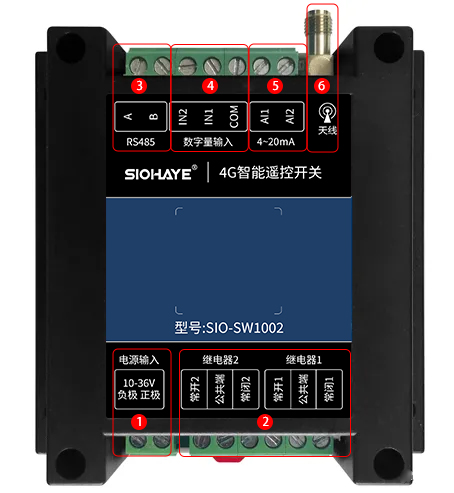

2. 產品硬件介紹
編號 | 功能 | 詳細說明 |
1 | 供電電源 | 電源線接線區域 |

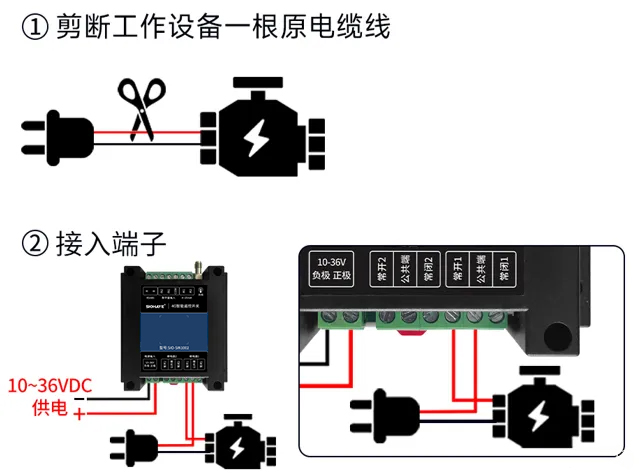

2 | 繼電器開關 | 繼電器開關的接線區域 |
3 | RS485接口 | 暫未對外開放使用 |

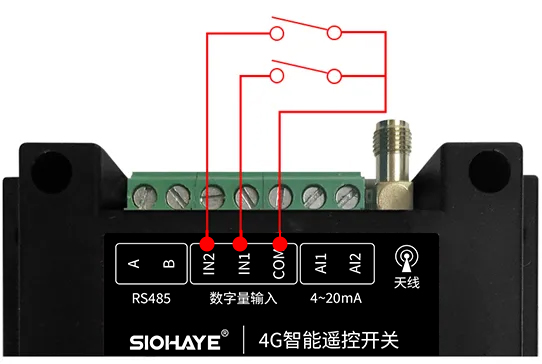

4 | 數字量輸入通道 | 檢測開關量輸入信號，可配置為輸入報警檢測通道進行使用 |

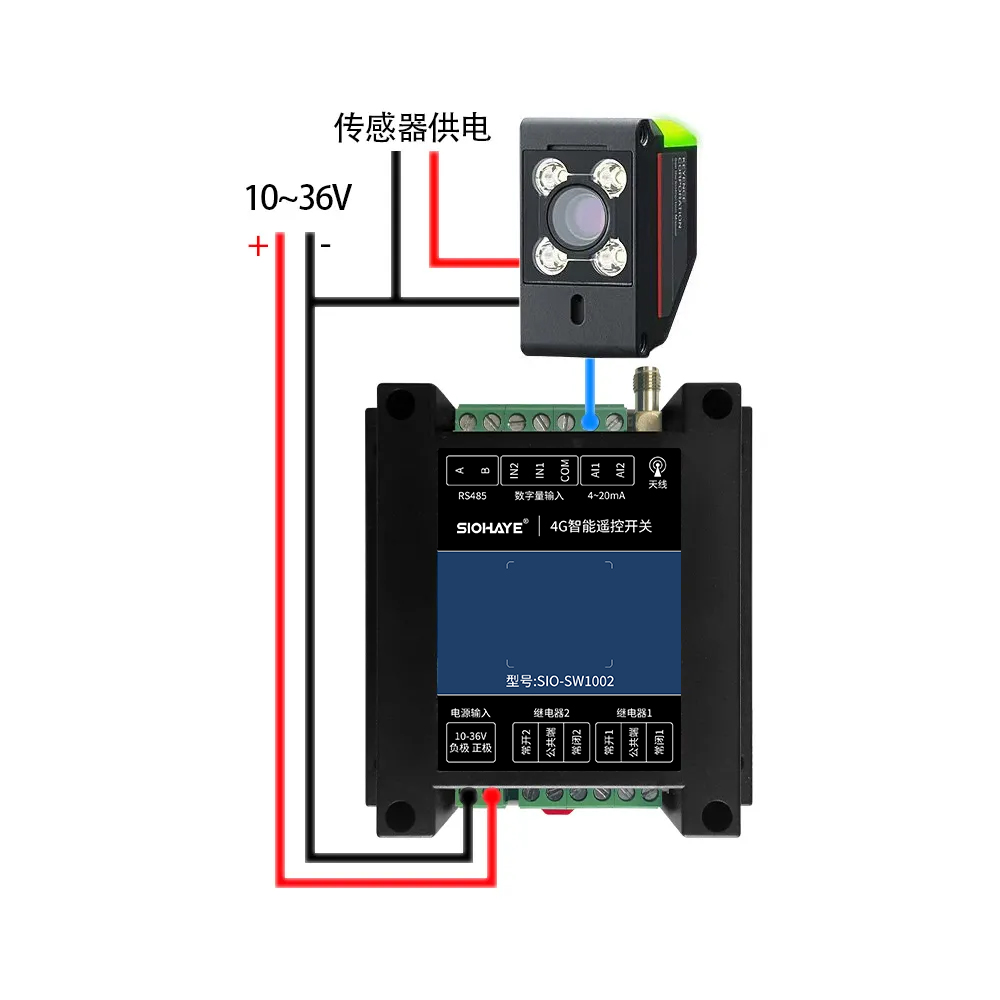

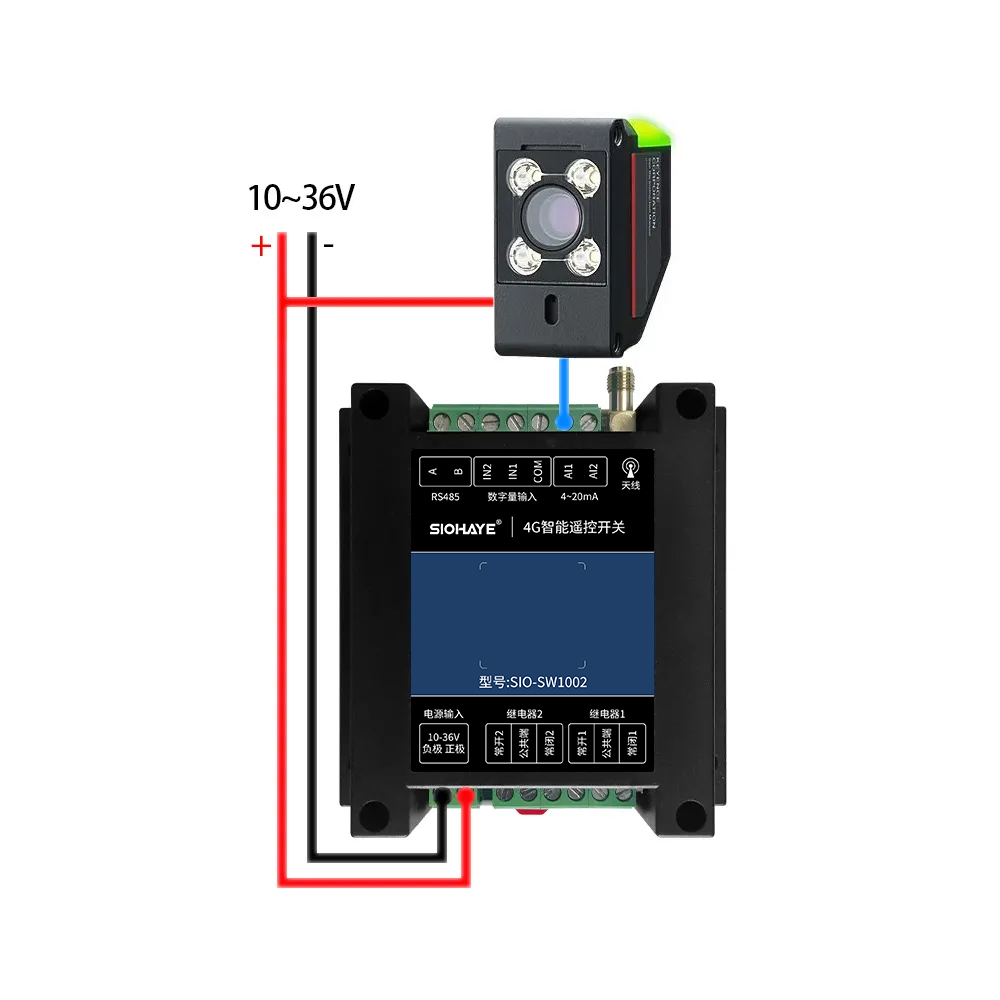

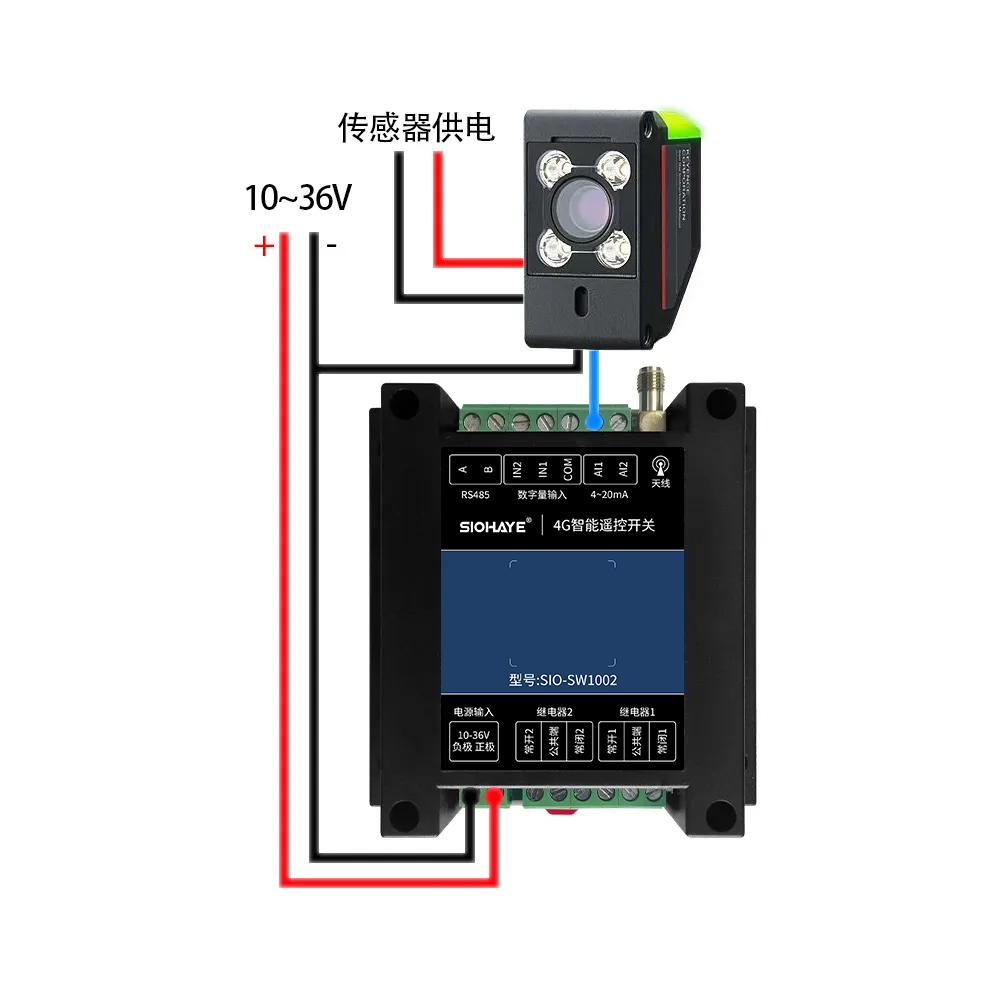

5 | 4-20mA 電流通道 | 檢測模擬量輸入信號 |
6 | 4G天線 | 4G網絡信號接收天線 |
一、硬件參數
主要參數 | 詳細說明 |
工作電壓 | 支持寬輸入電壓范圍10-36VDC 有防插反保護 |
4G網絡制式 | 4G全網通，支持移動、聯通、電信、廣電 |
4G網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 |
SIM卡 | 內置貼片SIM卡，不用插外置卡，有外置卡槽 |
輸入通道 | 2路、開關量：干接點，可配置為輸入報警檢測通道進行使用 |
電流通道 | 2路、可檢測 4-20mA 模擬量輸入信號 |

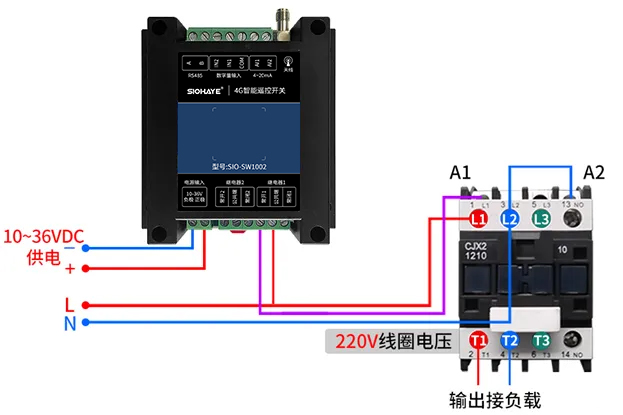

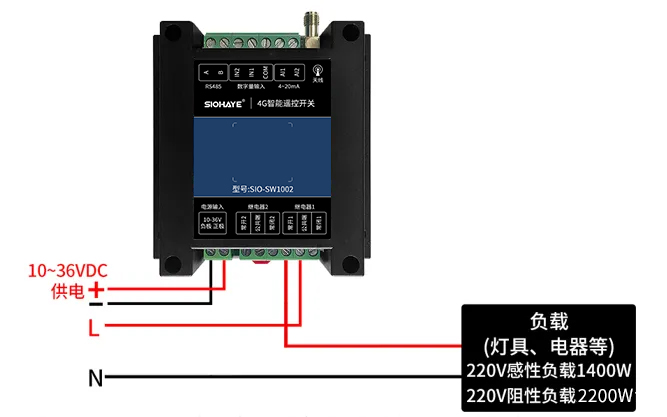

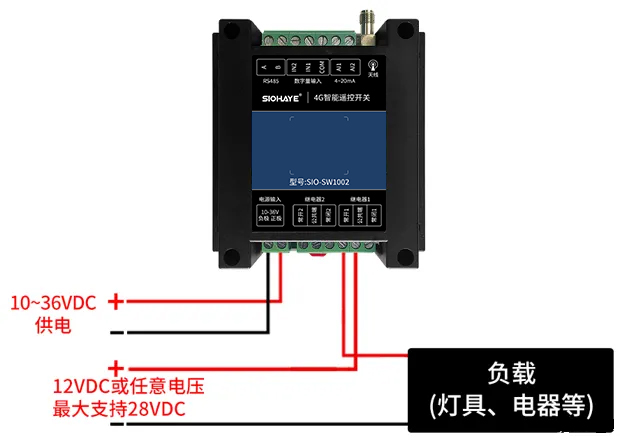

開關參數 | 2路、繼電器控制 10A 250VAC、15A 125VAC、10A 28VDC，電氣壽命10萬次 220V感性負載1400W、220V阻性負載2200W 需要控制更大功率設備，請外加接觸器控制 |
控制方式 | 4G網絡控制、不限制距離 |
工作模式 | 自鎖、互鎖、點動 |
特色功能 | 支持自動、任務、定時任務、輸入聯動控制 |
射頻接口 | 4G天線均使用SMA接口 |
靜電保護 | 接觸±8KV，空氣±15KV |
固件升級 | 支持遠程OTA升級 |
工作濕度 | 5%~95%RH (無凝露) |
存儲溫度 | -40℃ ~+85℃ |
工作溫度 | -35℃ ~+75℃ |
產品尺寸 | 90 x 90 x 40mm |
安裝方式 | 導軌或者定位孔安裝 |
二、出廠參數
主要參數 | 詳細說明 |
SIM卡 | 內置貼片SIM卡，不用插外置卡 |
輸入通道 | 斷開狀態 |
開關通道 | 關閉狀態 |
工作模式 | 自鎖 |
4G控制 | 啟用 |
任務 | 有演示任務（全關、全開、閃爍、流水） |
自動 | 有演示自動（定時閃爍、定時流水、IN1接通閃爍） 自動默認處于關閉狀態，需要用戶手動打開才能運行 |
三、指示燈狀態
指示意義 | 現象 |
指示燈（OUT1、OUT2） 分別對應（繼電器1、繼電器2） | 當對應的繼電器打開時指示燈亮起，繼電器關閉指示燈熄滅 |
SIM卡不識別 | NET燈5000ms亮，5000ms 滅 |
SIM卡正常，但注冊不了網絡 | NET燈100ms亮，100ms 滅 |
注冊網絡成功，但是鏈接不上服務器 | NET燈500ms亮，500ms 滅 |
獲取授權失敗 | NET燈3000ms亮，3000ms 滅 |
成功連接上服務器，表示設備運行正常 | NET燈1500ms亮，1500ms 滅 |
溫情提示：由于本產品設計的指示燈在產品內部，觀察起來不是很容易，通常需要拆開外殼或通過產品側面4G天線位置往產品內部看才能觀察到指示燈，指示燈在產品內部的排列順序分別為（NET、OUT1、OUT2） | |
3. 產品尺寸和安裝

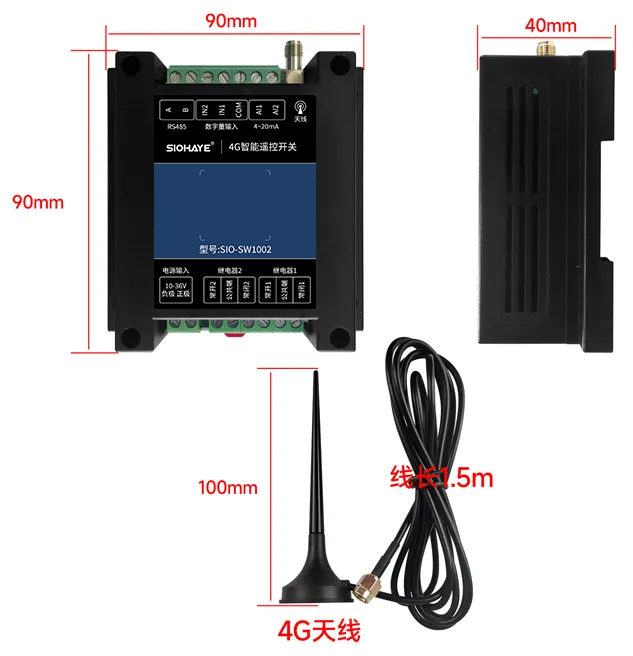

一、產品尺寸
二、設備安裝固定

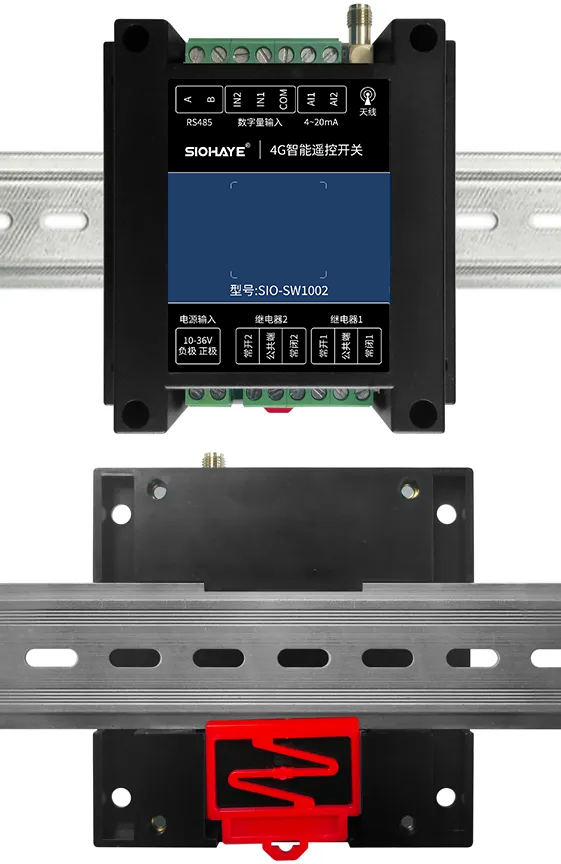

設備安裝可以用標準的35mm 導軌安裝和M3螺絲固定
