SIO-A4106
1. 產品簡介
SIO-A4106 是本公司自主研發的有源輸入檢測報警器，支持微信、電話、短信多種報警方，能夠及時的監控用戶系統的實時運行情況，及時發現潛在的異常情況，避免造成不必要的損失。
本產品僅可作為輔助類產品使用，不可作為用戶絕對依賴品使用，不保證 100%可靠，用戶還需要對自己設備負有監管責任，設備工作中（包括不限于地震、火災、洪水、反恐、疫情、電信運營商政策、政府政策、當?shù)剡\營商基站網絡維護或故障不可用等）不可控因素都會影響設備正常工作，對此產生的后果廠家不對此承擔任何負責。
功能特點:
支持寬輸入電壓范圍 9~36VDC；
支持定位孔安裝，外殼金屬材料；
支持接觸放電±8KV，空氣放電±15KV；
工作環境為 -35℃~75℃；
支持6 路信號輸入報警檢測；
支持兩種版本的硬件（干節點、濕節點）；
支持多種報警方式（微信、電話、短信）；
支持多種報警次數設置（無限報警、1 次報警、2 次報警、3 次報警）；
支持多人同時接收報警信息，最大支持10 個聯系人；
支持多種SMA 接口的外置天線，信號不好的地方也能用；
支持標簽logo 定制服務； 支持二次開發定制。

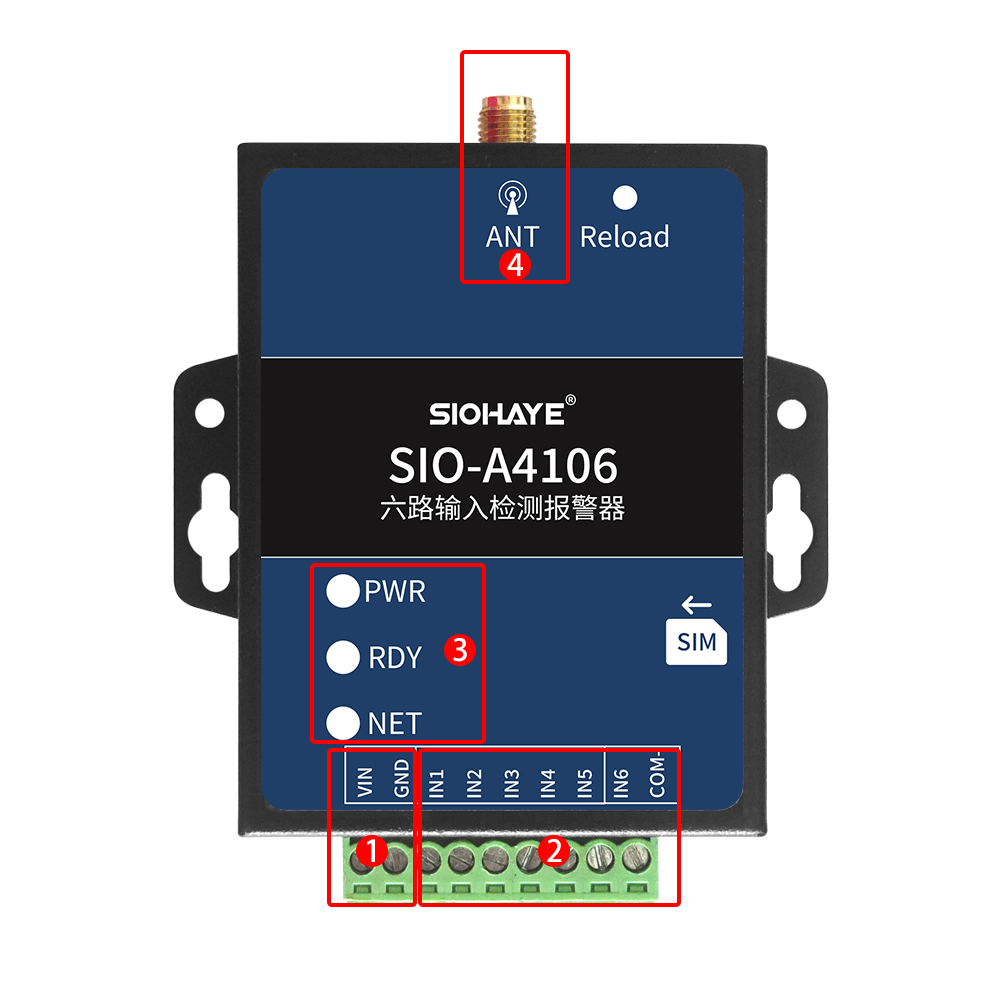

2. 硬件介紹
編號 | 功能 | 詳細說明 |
1 | 供電電源 | VIN 接電源正極 GND 接電源負極 |
2 | 輸入通道 | 檢測通道輸入信號端（IN1、IN2、IN3、IN4、IN5、IN6） 檢測通道輸入公共端（COM） |
3 | 設備指示燈 | PWR：電源燈、設備上電后指示燈常亮 NET：網絡燈、會自動閃爍，不同的閃爍頻率代表不同的工作狀態 RDY：狀態燈、會自動閃爍，不同的閃爍頻率代表不同的工作狀態 |
4 | 4G 天線 | 4G 網絡信號接收天線 |
3. 硬件參數
主要參數 | 詳細說明 |
工作電壓 | 支持寬輸入電壓范圍 9-36VDC、有防插反保護 |
4G 網絡制式 | 4G 全網通，支持移動、聯通、電信、廣電 |
4G 網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 |
SIM 卡 | 內置 SIM 卡，不用插外置卡 |
輸入通道 | 6 通道 |
輸入觸發電平 | 9V-36V |
控制方式 | 4G 網絡控制、不限制距離 |
射頻接口 | 4G 天線使用 SMA 接口 |
靜電保護 | 接觸±8KV，空氣±15KV |
固件升級 | 支持遠程 OTA 升級 |
工作濕度 | 0%~95%RH |
存儲溫度 | -40℃ ~+85℃ |
工作溫度 | -35℃ ~+65℃ |
產品尺寸 | 70 x 55 x 20mm |
安裝方式 | 定位孔安裝 |
4. 指示燈狀態
指示意義 | 現象 |
正常供電 | PWR 燈上電常亮 |
設備出廠未初始化 | NET 和 RDY 燈，3000ms 亮，3000ms 滅 （出現此情況聯系銷售處理） |
SIM卡不識別 | NET 和 RDY 燈，5000ms 亮，5000ms 滅 |
SIM卡正常，但注冊不了網絡 | NET 燈 100ms 亮，100ms 滅，RDY 燈熄滅 |
注冊網絡成功，但是鏈接不上服務器 | NET 燈 500ms 亮，500ms 滅，RDY 燈熄滅 |
成功連接上服務器，表示設備運行正常 | NET 燈 1000ms 亮，1000ms 滅，RDY 燈常亮 |

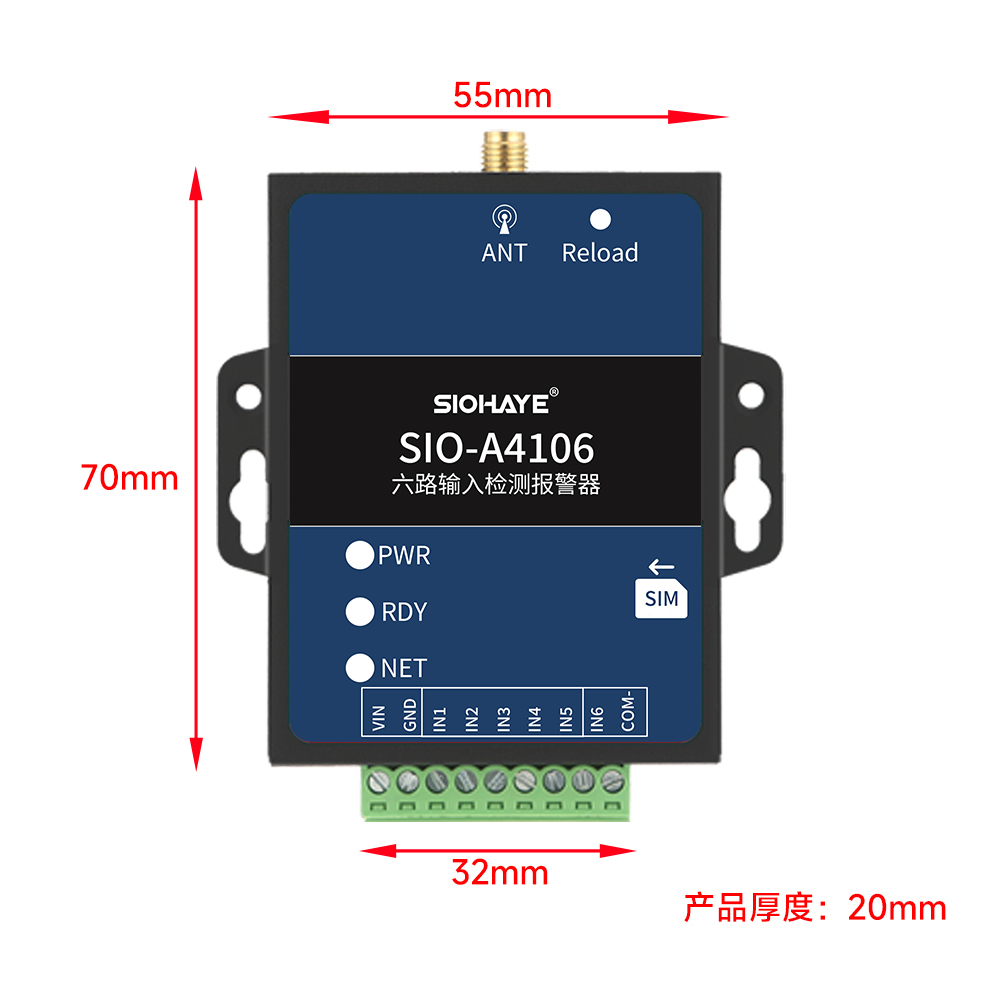

5. 產品尺寸
6. 產品接線方法

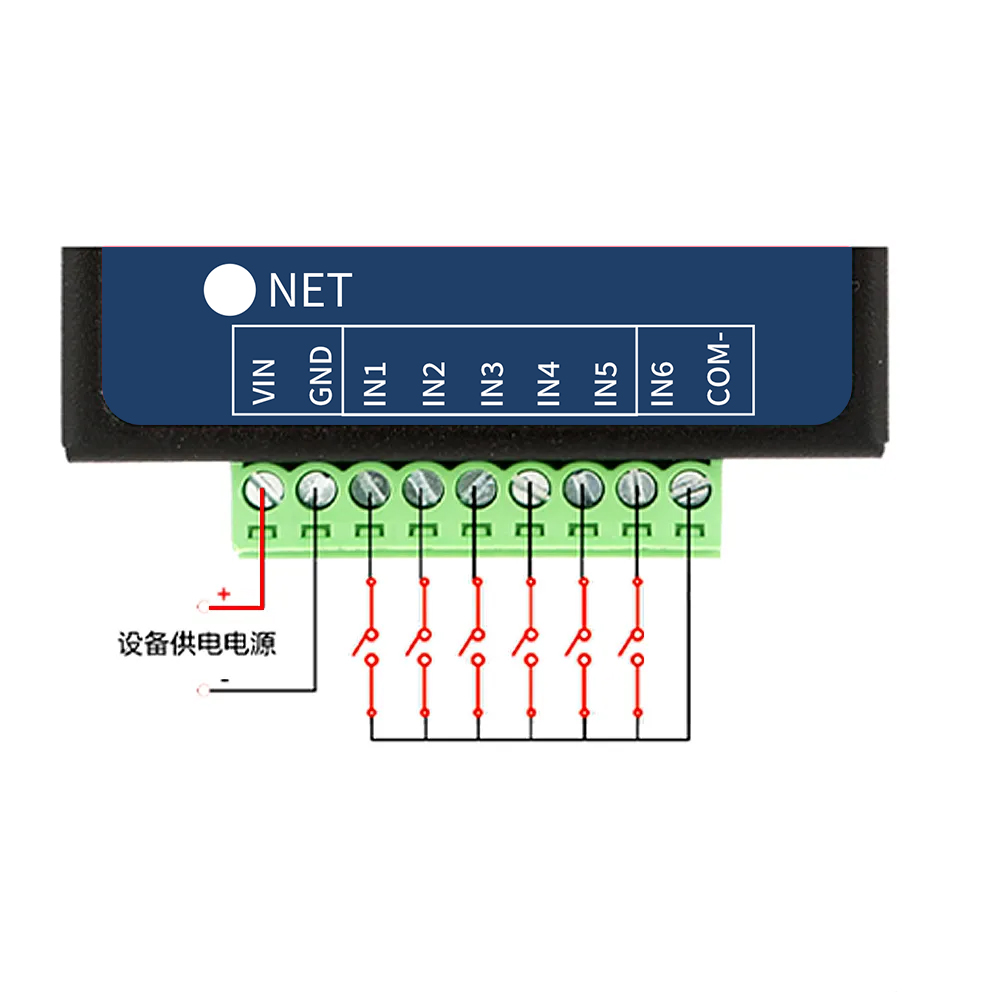

一、干接點接線圖
二、濕節點接線圖

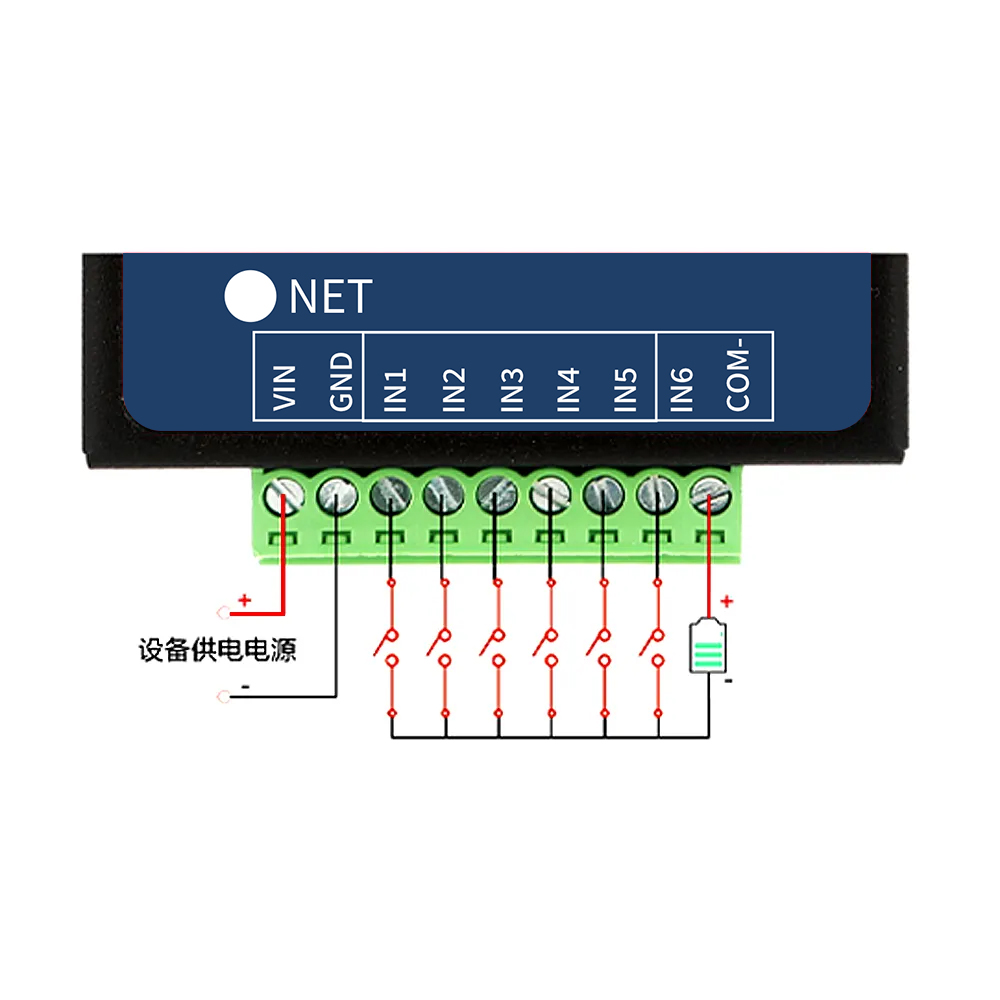

濕節點高電平接線圖

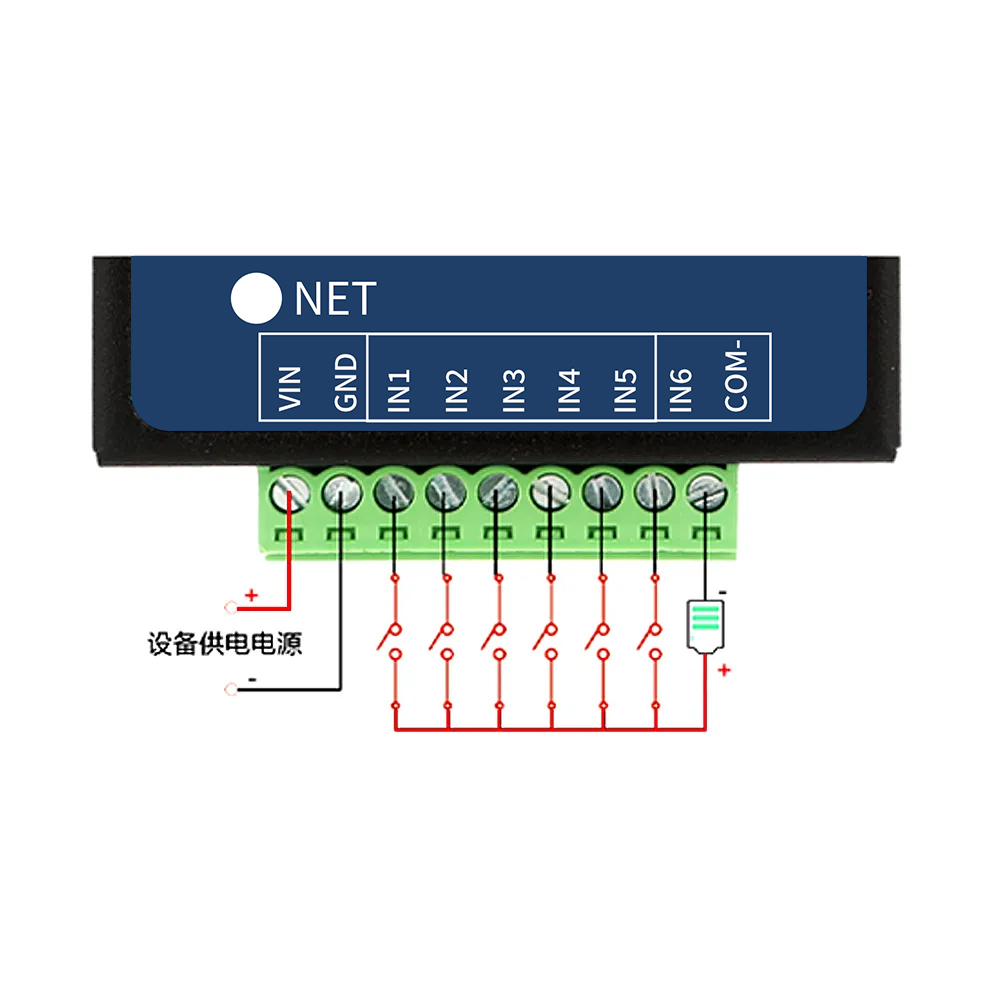

濕節點低電平接線圖
