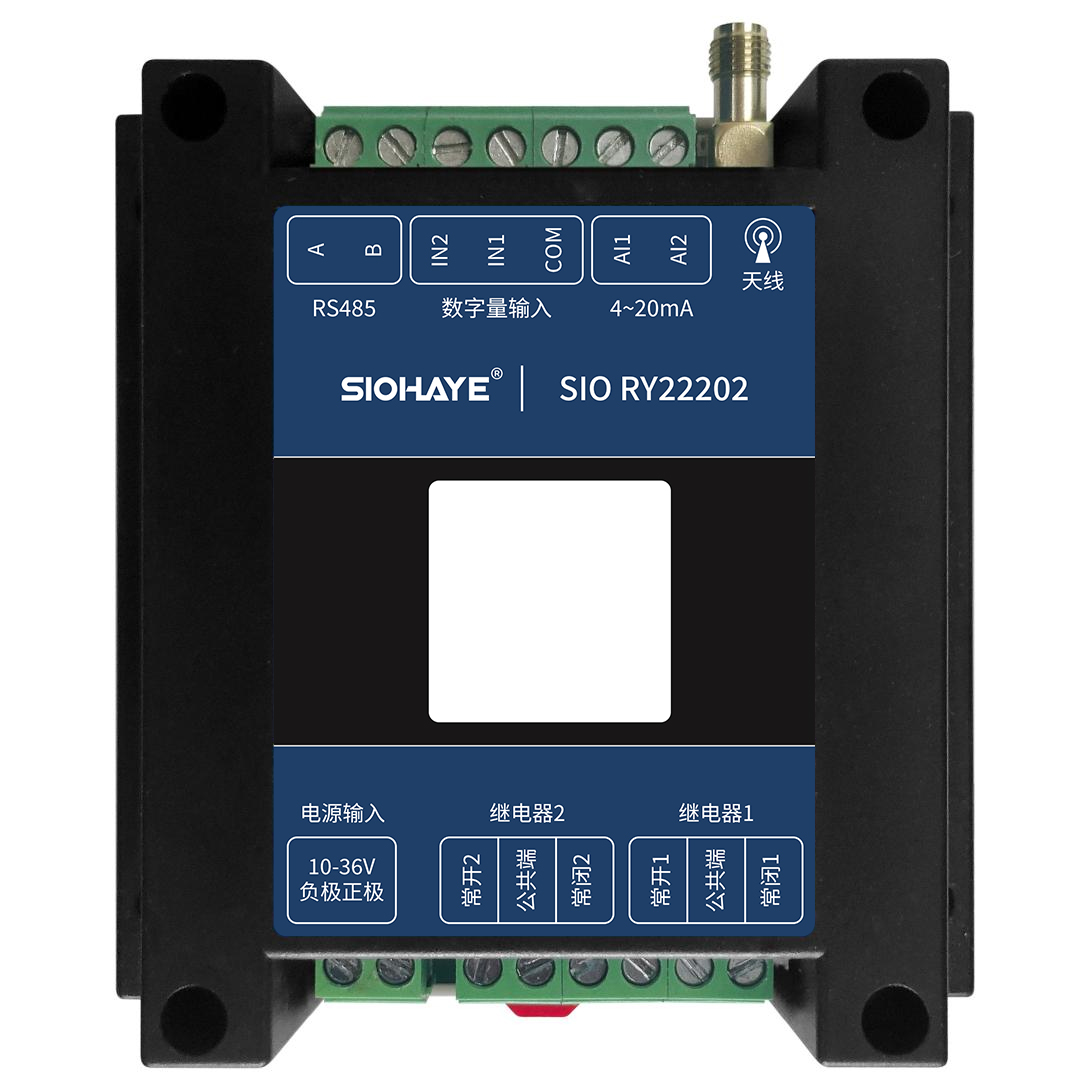

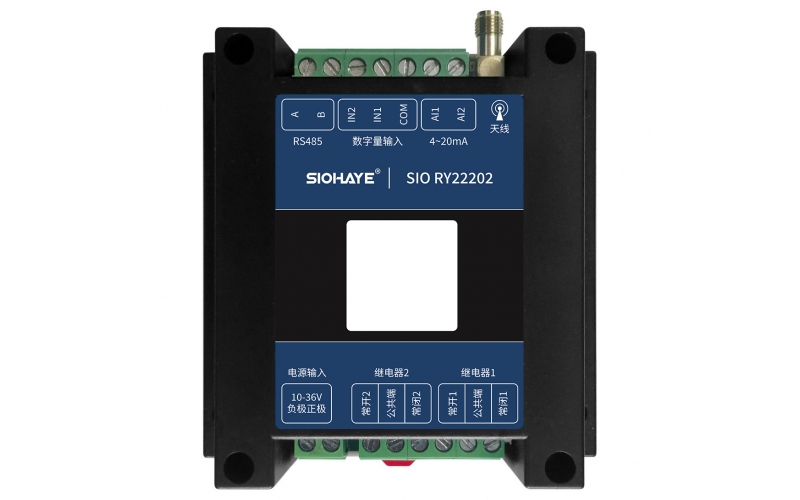

SIO-RY22202
1. 簡介
SIO-RY22202版本適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景，具體功能特點如下。
1) 支持寬輸入電壓范圍8~36DVC；
2) 支持導軌安裝和定位孔安裝，外殼阻燃材料；
3) 支持接觸放電±8KV，空氣放電±15KV；
4) 工作環境為-35℃~75℃；
5) 支持2路250V/10A繼電器控制；
6) 支持2路干接點開關量輸入檢測；
7) 支持1路RS485功能；
8) 支持2路4-20ma電流采集；
9) 支持硬件看門狗，運行穩定不死機；
10)支持西奧DTU透?jìng)鞴碳?，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；
11)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；
12)支持給用戶設備進行固件升級。
2. 產品規格
2.1、硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 8~36DVC，10W電源 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
RS485串口 | 1路 | 1200-230400；數據位:8、7 ；停止位：1、2；校驗位：奇、偶、無校驗 |
輸入 | 2路 | 光耦隔離，干接點輸入 |
輸出 | 2路 | 繼電器，220AVC 10A/30DVC 10A |
ADC | 2路 | 默認支持0~20ma電流采集 可以修改電阻切換電壓采集 |
硬件看門狗 | 支持 | 外部硬件看門狗 |
尺寸 | 90*90*40mm | |
安裝方式 | 35mm導軌安裝和M3螺絲安裝 | |

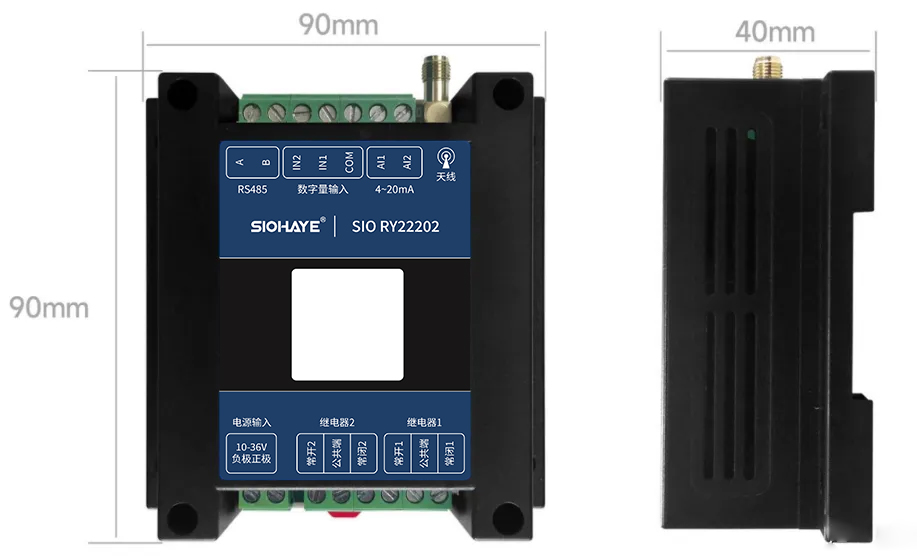

２.2、硬件尺寸
外殼尺寸
3. LED狀態描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃 | 至少有一個通道鏈接服務器成功 |
