YED-RW2882
1. 簡介

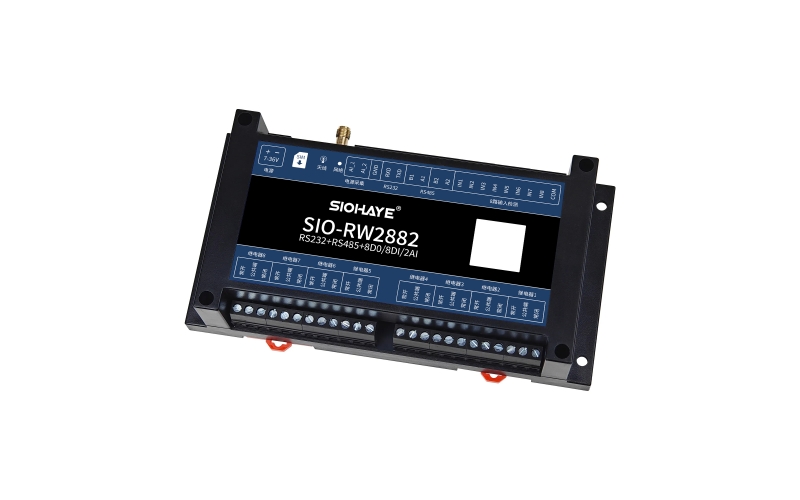

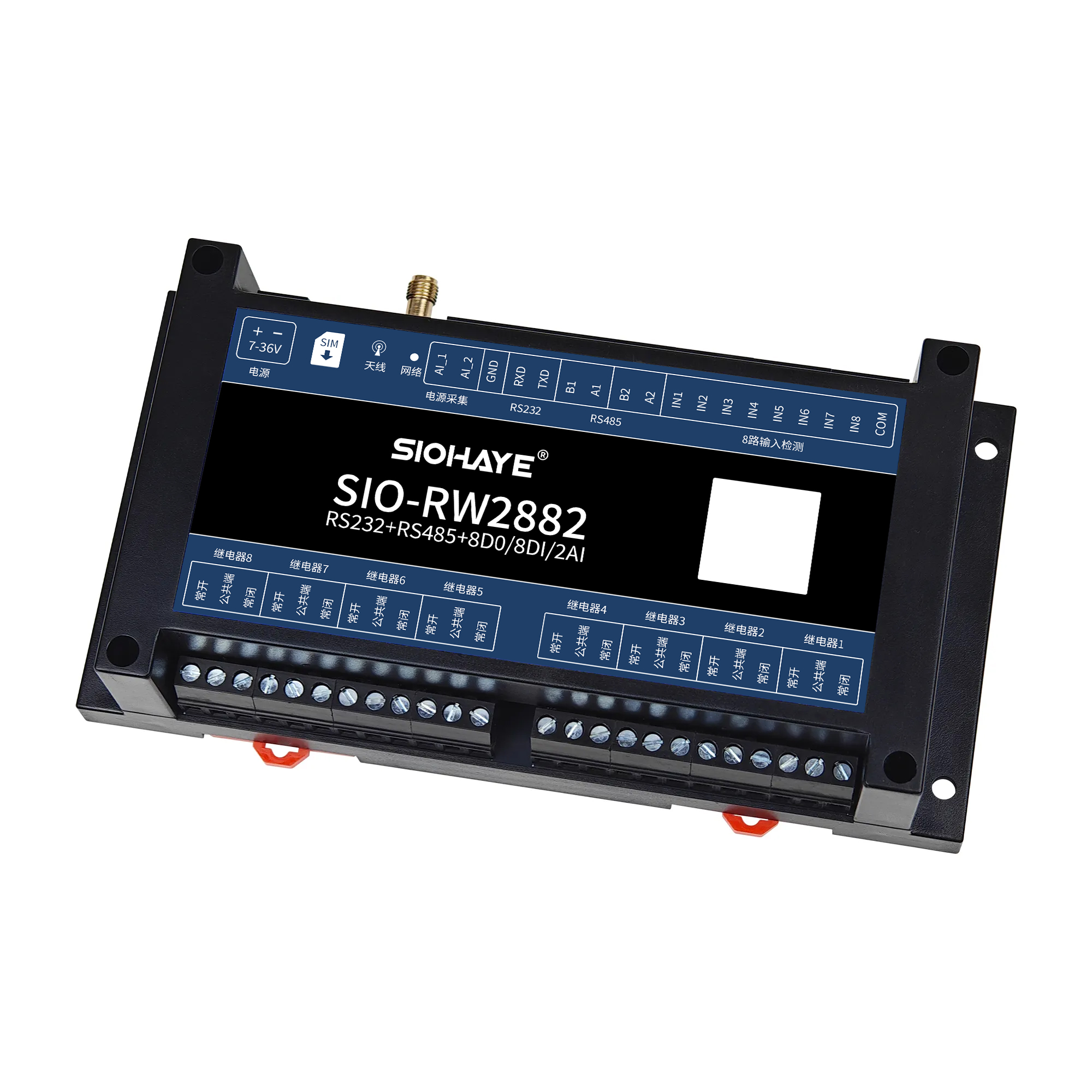

SIO-RW2882 DTU是由西奧推出的高性價的Cat1 RTU設備產品，適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器的場景，特性如下
1) 支持7-36V供電，具有防插反功能,支持供電電壓采集；
2) 工作環境為-35℃-75℃；
3) 支持1路RS232,2路RS485；
4) 支持1路RTC本地時鐘；
5) 支持8路常開常閉3腳繼電器輸出(交流250V/10A ，直流28V/10A 繼電器)；
6) 支持8路干接點輸入檢測，輸入電壓等于供電電壓;
7) 支持2路ADC電流采集(0-20ma)，1路供電電壓采集;
8) 支持硬件看門狗，運行穩定不死機;
9)支持西奧DTU透傳固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；
12)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；
13)支持給用戶設備進行固件升級。
2. 硬件規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 7~36V，10W電源，推薦7V以上電源，電源防插反 ,支持供電電壓采集； | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
繼電器 | 8路 | 250VAC 10A/28VDC 10A |
輸入 | 8路 | 默認IN和COM導通觸發輸入 |
RS232串口 | 1路 | 1200-460800；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
RS485串口 | 2路 | 1200-230400；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
0~20ma ADC | 2路 | 默認0-20ma采集，可以修改電阻采集電壓或者其他參數 |
電源ADC | 1路 | 1路，與供電電源并聯，只能采集供電電壓 |
硬件看門狗 | 支持 | 外部硬件看門狗 |
RTC | 支持 | 能正常設置和讀取RTC時間 |
尺寸 | ||
安裝方式 | M3螺絲安裝 | |
2.2. 硬件資源介紹
編號 | 標識 | 功能 | 說明 |
1 | VIN GND | 供電電源 | 7~36V 電壓，10W電源，推薦7V以上電壓，電源防插反 ,支持供電電壓采集； |
2 | 外置SIM卡 | 直插自彈卡槽，中卡 | |
3 | 內置SIM卡 | 貼片卡 | |
4 | 4G天線 | SMA接口 | |
5 | NET | 系統指示燈 | |
6 | AI1 AI2 GND | 模擬量采集 | AI接0~20ma，電流采集 |
RXD/TXD | RS232接口 | ||
B1 A1 B2 A2 | RS485接口 | ||
IN1-IN8 COM | 8路干接點輸入 | 默認IN和COM導通觸發輸入 COM是高電平其電壓等于設備供電電壓 | |
7 | RTC | RTC時鐘 | |
8 | Reload | 長按7秒，恢復出廠設置 | |
9 | BOOT | 配合USB，進入BOOT升級模式 | |
10 | USB | 固件升級和日志調試 | |
11 | 繼電器 | 8路 3PIN 繼電器 | 250VAC 10A/28VDC 10A |
2.3. 硬件尺寸
外殼尺寸
3. LED狀態描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃 | 至少有一個通道鏈接服務器成功 |
