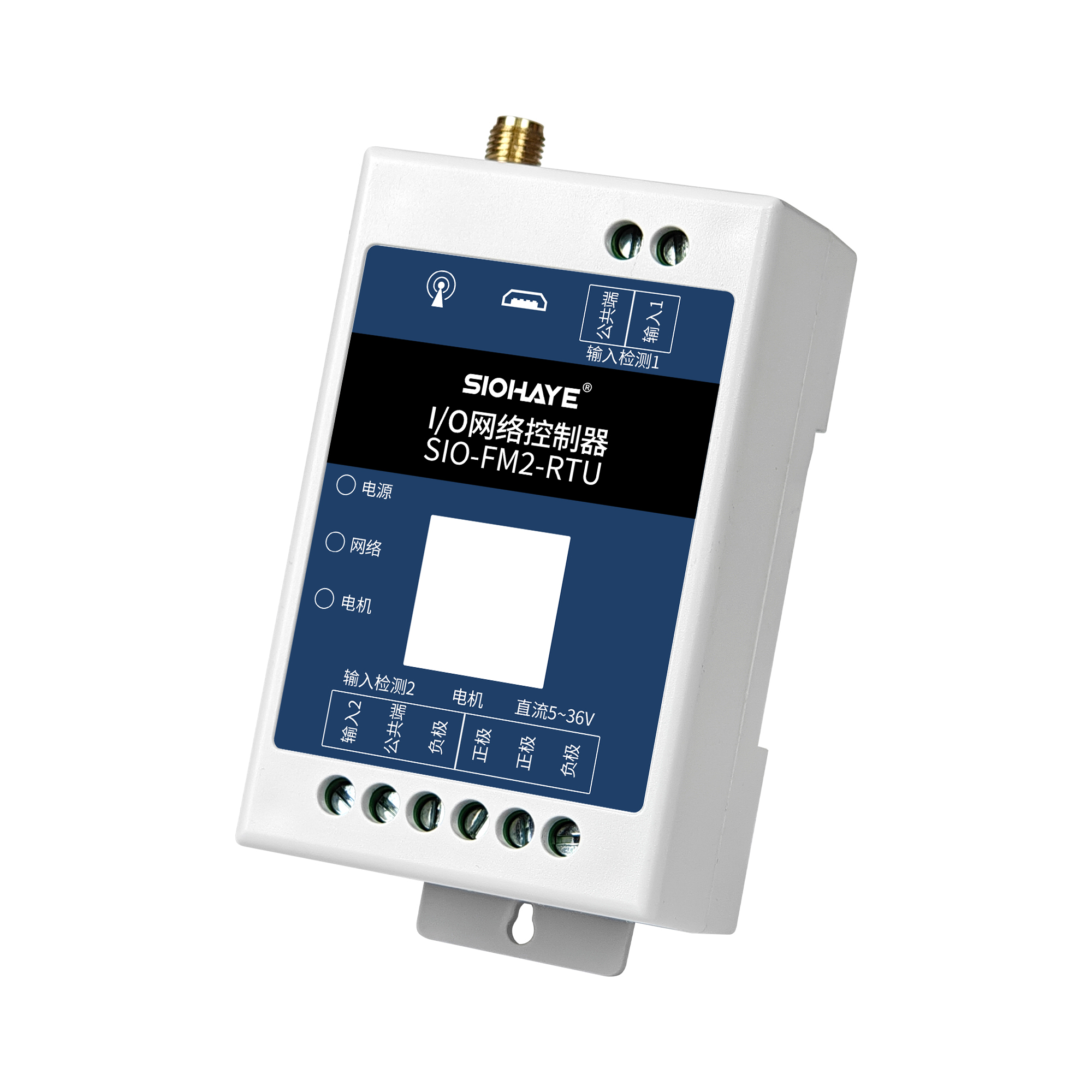

4G模塊

網絡標準

Cat1 4G全網通，支持中國移動、聯通、電信

網絡頻段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

電源參數

5~36VDC，10W電源

ADC

1路，與供電電源并聯，只能采集供電電壓

工作環境

工作溫度

-35℃ ~+75℃

工作濕度

5%~95%RH(無凝露)

輸入

2路

干節點輸入

輸出

1路電機正反轉控制

輸出供電電壓，最大輸出電流6A

可控LED

1路

軟件控制LED點亮和熄滅，可以使用任務，配合電機正反轉實現狀態提醒

硬件看門狗

支持

外部硬件看門狗

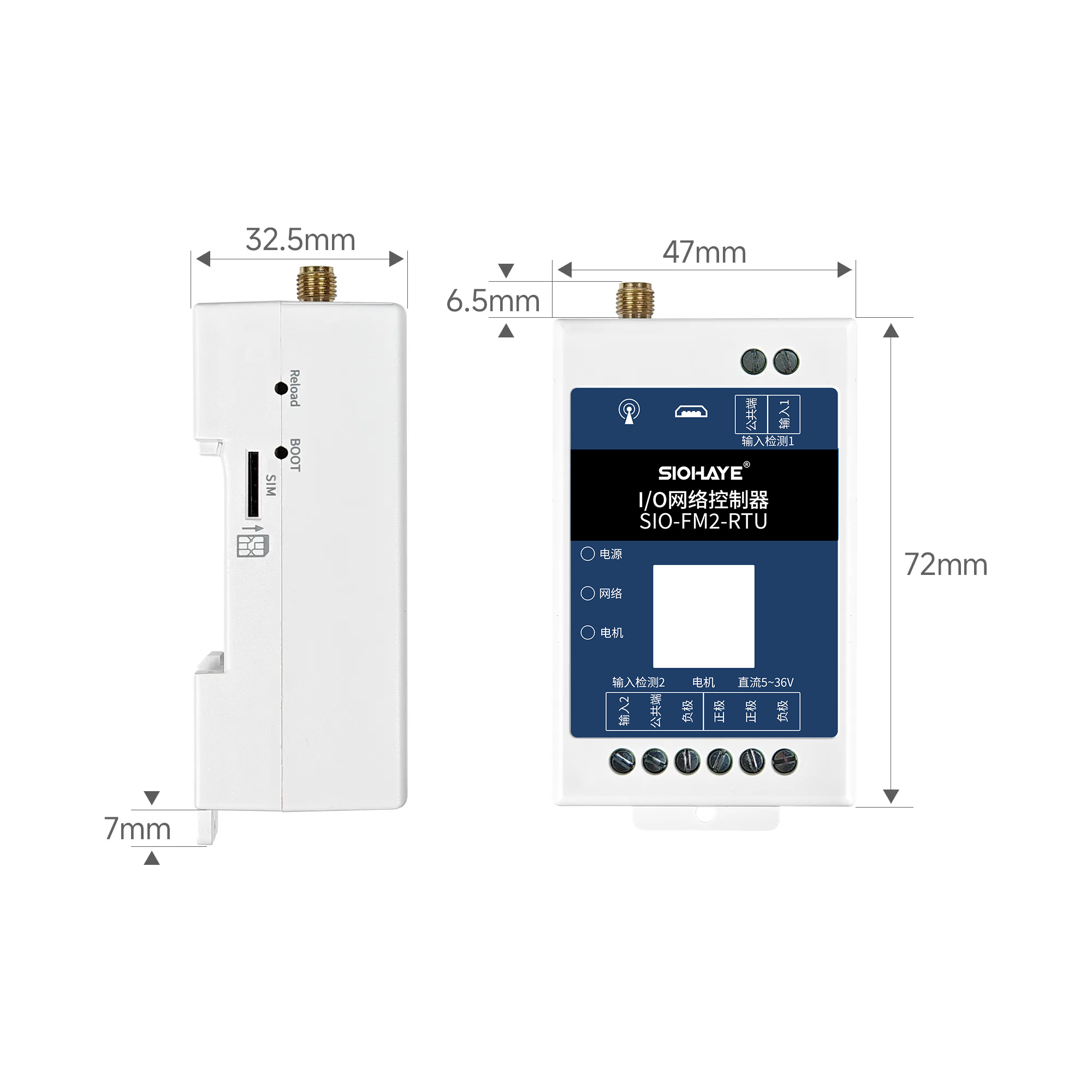

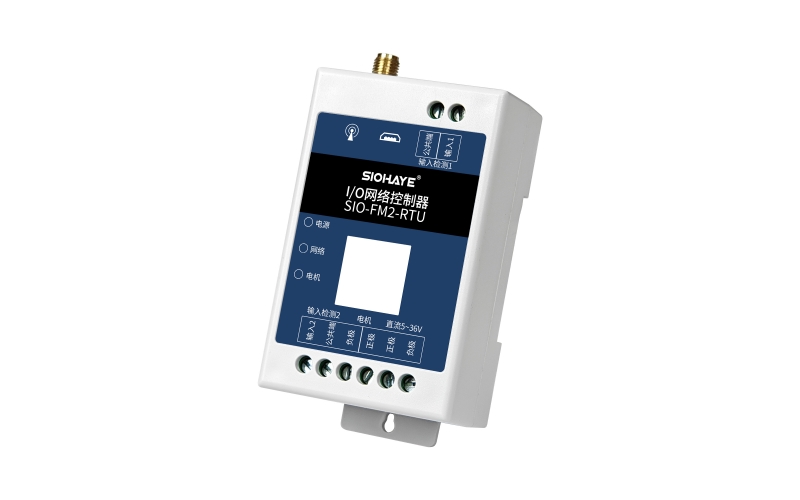

尺寸

77*48*32mm

安裝方式

35mm導軌+螺絲定位孔

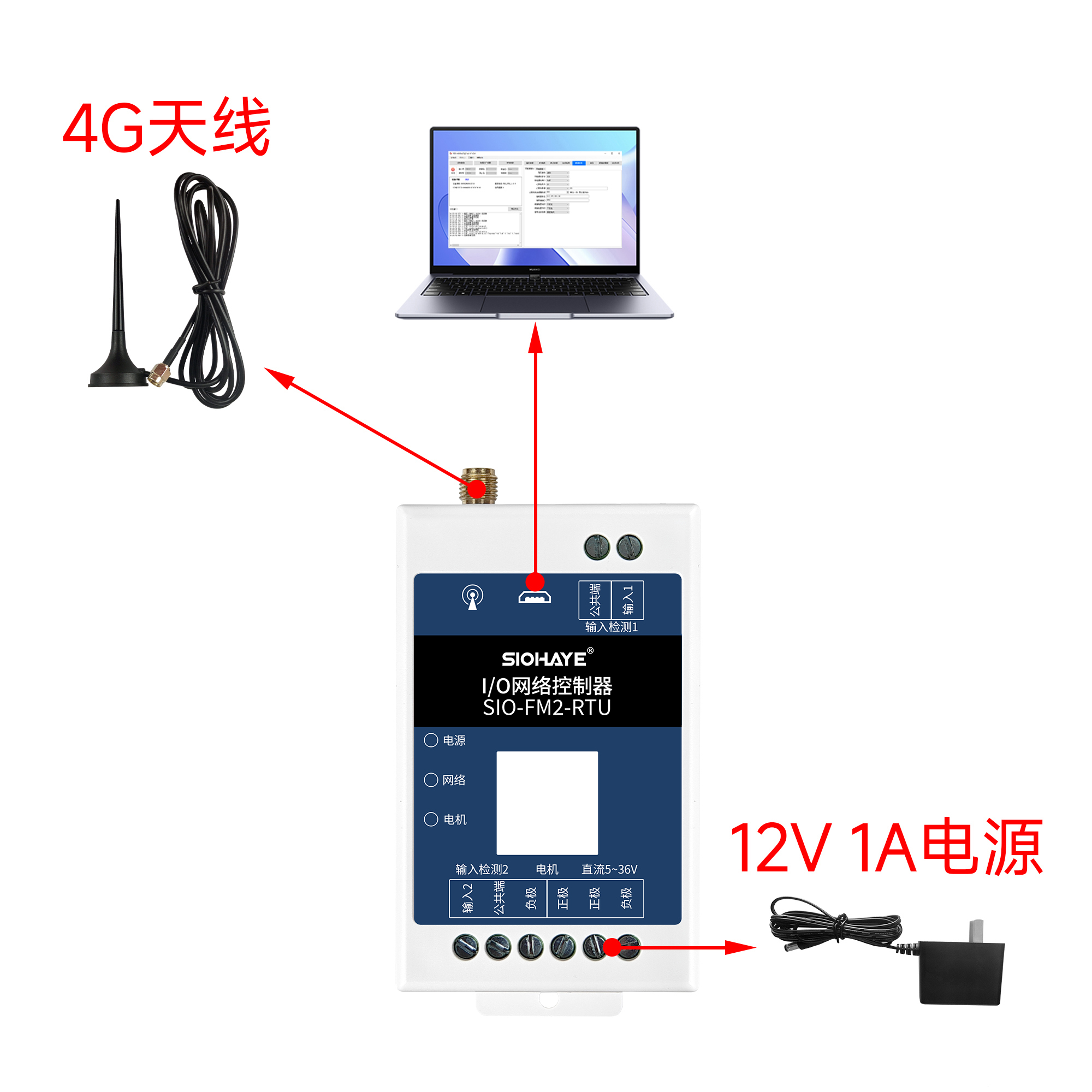

1

VIN GND

供電電源

5~36VDC(直流)，10W電源，推薦12V 1A電源

可以使用ADC采集供電電壓

2

Valve+

Valve-

v+ 輸出1

v-輸出2

v+ 正 v- 負 輸出電壓等于供電電壓，最大電流6A

可以實現電機的正反轉

3

IN2

COM2

輸入檢查2

默認IN2和COM2導通，觸發輸入

4

Valve

輸出3

可控LED

5

NET

系統指示燈

6

PWR

供電指示燈

7

TTL串口

產測串口，3.3V電平

8

BOOT

與USB配合用來升級

9

Reload

長按7秒，恢復出廠設置

10

4G天線

SMA接口

11

USB

固件升級或調試日志

12

IN1

COM1

輸入檢查1

默認IN1和COM1導通，觸發輸入

13

內置SIM卡

貼片卡

14

外置SIM卡

直插自彈卡槽，小卡

SIM卡不識別

NET LED 5000ms亮 5000ms滅

SIM卡正常，但注冊不了網絡

NET LED 100ms閃爍

注冊網絡成功，但沒連上服務器

NET LED 500ms慢閃

沒有任何通道鏈接服務器

成功連上服務器

NET LED 1000ms慢閃

至少有一個通道鏈接服務器成功
