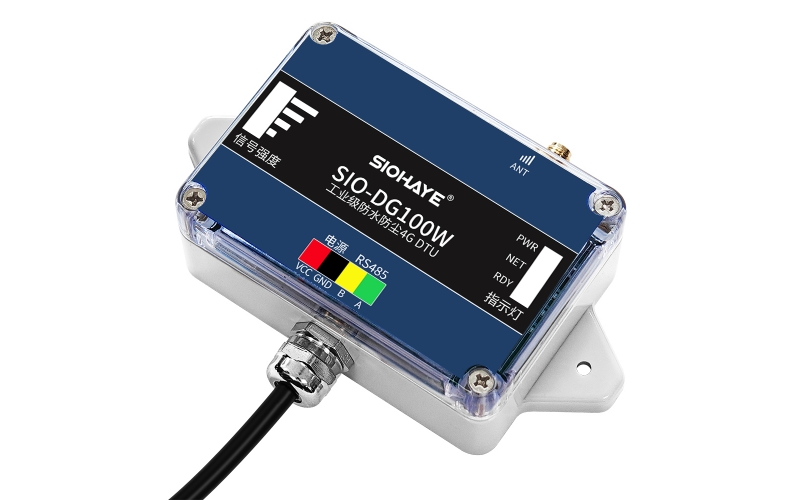

SIO-D724Y3
1. 簡介
SIO-D724Y3 是一款基于合宙Air724系列高性價比的Cat1 4G DTU。支持移動、電信、聯通 全網通4G，可以方便集成到自己的設備系統中。主要特點如下:
1) 支持5~36V寬電壓供電,電源防插反；
2) 外殼防水等級IP66，防油、防水、防塵；
3) 信號強度指示LED，方便排查安裝地方信號；
4) 工作環境為-35℃-75℃；
5) 支持1路RS485通訊；
6) 支持西奧DTU透傳固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、騰訊IOT；
2. 硬件規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 5~36V，10W電源，推薦12V電源 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
RS485串口 | 1路 | 1200-230400；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
信號指示 | 5顆信號強度指示燈 | |
尺寸 | 107*58*40mm | |
安裝方式 | M3螺絲安裝 | |

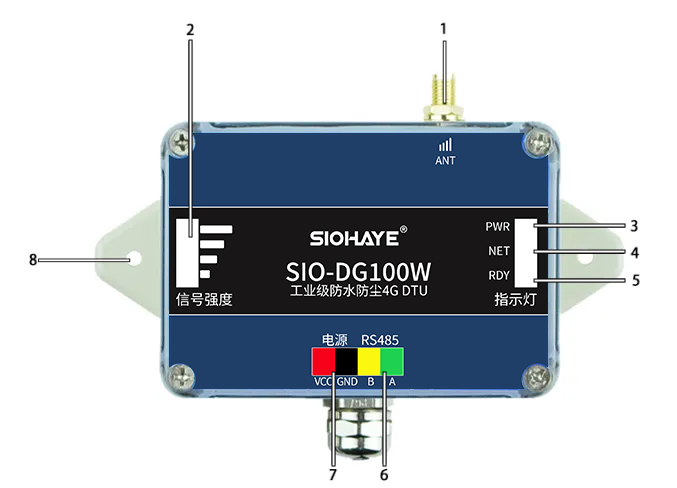

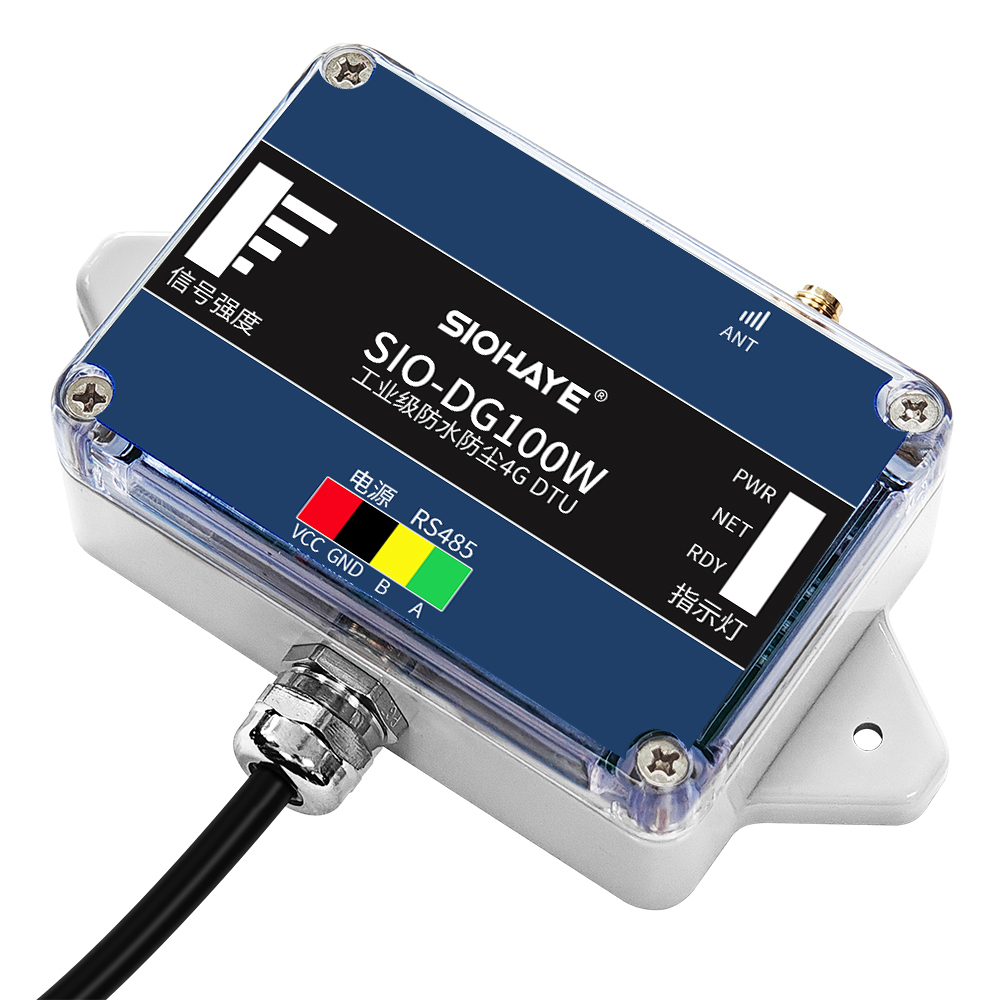

2.2. 硬件資源介紹
編號 | 標識 | 功能 | 說明 |
1 | 4G天線 | SMA接口，兼容IPEX焊盤，可以選貼 | |
2 | PWR | 電源指示燈 | |
3 | NET | 系統指示燈 | |
4 | RDY | 系統指示燈 | |
5 | B A | RS485的A和B | |
6 | VCC GND | 電源 | VCC電源正極，GND電源負極 5~36V供電，10W電源，推薦12V電源供電 |
7 | 信號指示燈 | 5顆信號指示燈 | |
8 | 固定孔 | 3MM孔徑 |

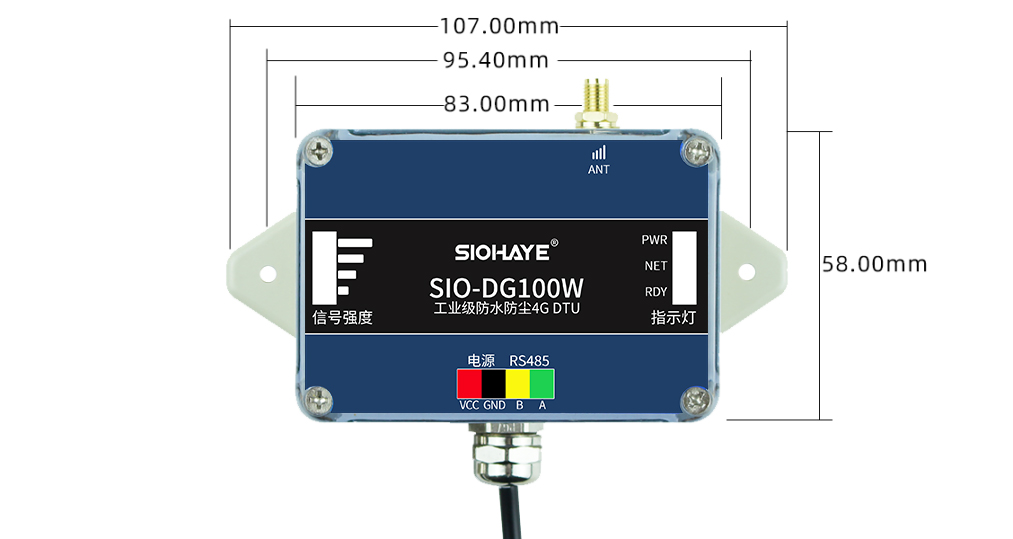

2.3. 硬件尺寸
3. LED狀態描述
3.1. NET和RDY LED描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 和RDY/STA LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍,RDY/STA LED 熄滅 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃,RDY/STA LED熄滅 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃,RDY/STA LED常亮 | 至少有一個通道鏈接服務器成功 |
3.2. 信號LED 描述
LED點亮個數 | 信號強度范圍 | 備注 |
5 | 26~31 | 極強 |
4 | 21~25 | 強 |
3 | 17~20 | 一般 |
2 | 12~16 | 差（不能穩定通信） |
1 | 6~11 | 很差（不能穩定通信） |
0 | <6 | 不能通信 |
