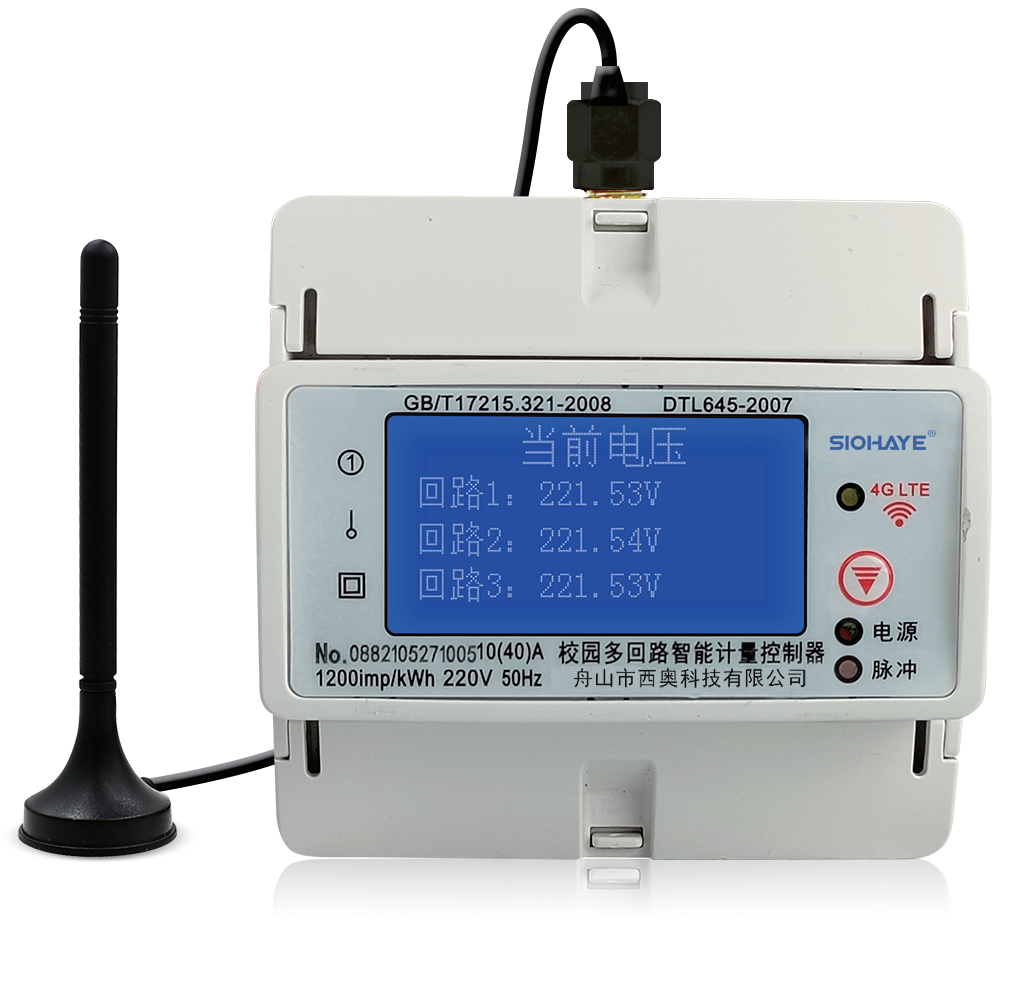

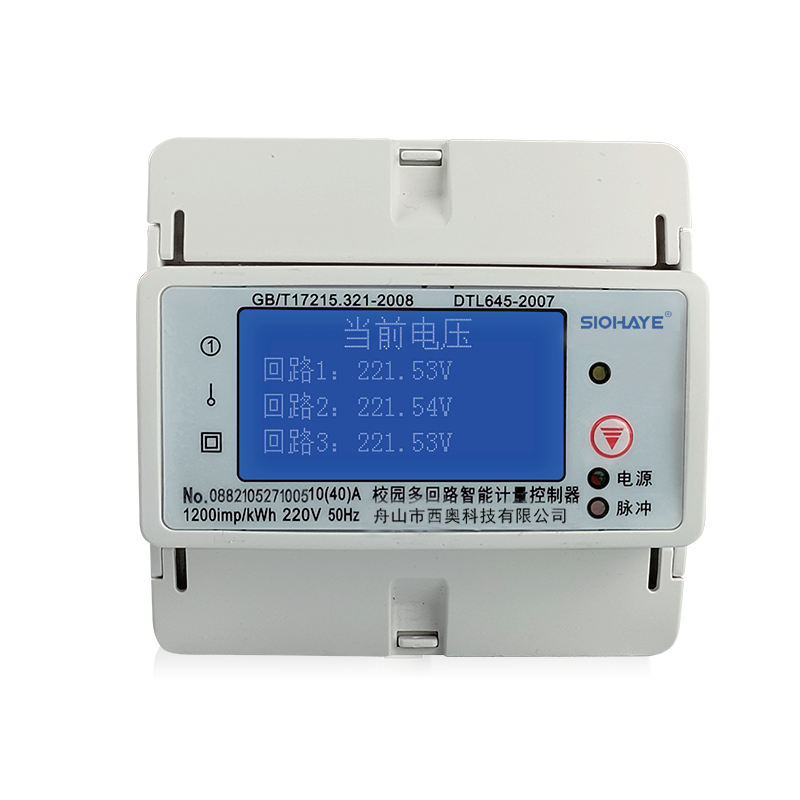

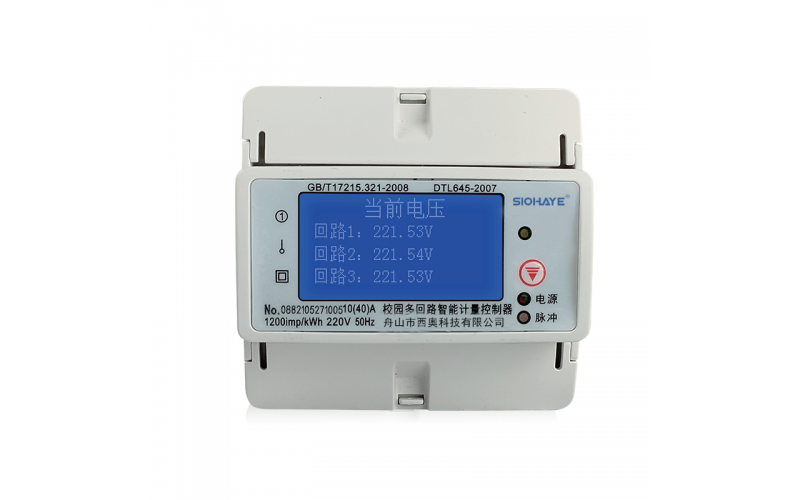

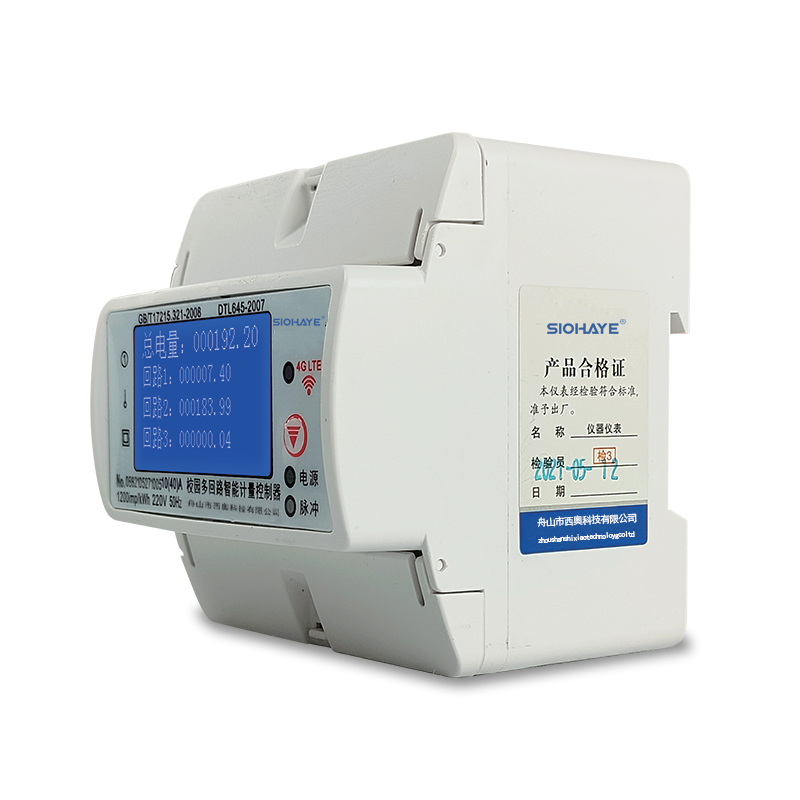

一、產品概述

西奧科技校園智能用電收費管理系統是 我公司監管平臺系列產品的子系統之一,主要用于高校學生公寓、商務寫字樓、部隊住 宅小區、企業職工宿舍等電表遠程抄表、 數 據統計、預付費用、無費關斷,達到節能降 耗、科學管理的目的。 系統是我公司根據 客戶管理需求和市場實踐開發的一套實用新 型專利產品。采用先 進的自動化控制技術、 數據采集技術、計算機技術、網絡通訊技術 、數據庫技術實 現在線用電監測、數據采集 、收費管理。 校園智能用電收費管理系統應 用最新的物聯網技術,實現了實時在線控制 電表,讀 取電表用電情況,電表異常拉閘主 動上報功能等,大大簡化管理,實現智能用電監測。
產品特點:
1、采用智能遠程費控電表,用戶交費后后臺軟件直接通過網絡把充值數據發送到 終端計量表計。 用戶欠費后電表自動斷電。
2、電表具有三路計量,可用于一路控制空調,一路插座負載,一路照明,可以分開斷電,具有 定時控制某一路在某個時間段拉閘等功能 。
3、校園智能管理系統,電表解決了老式電表不能導軌式安裝,從而開發了導軌式 校園三路預付 費電表。
4、電表可實現無線 4G 遠傳,解決了傳統通過數據采集器連接電表的接線復雜, 等故障率高的 問題,更適合分散式安裝。
5、電表解決了傳統預付費電表負載問題,只能籠統設置一個總負載,識別不出惡性負載,如單 純限制功率導致空調無法使用等困難,更適合學校用于用電管理。
6、解決了學校需要每月贈送免費金額人工去充值問題,免費金額用不完導致累加 問題,本系統與智能電表可實現免費金額用不完自動歸零,不會進行累加。
具有485遠程通訊接口及紅外本地數據接口,均具有耐壓及抗干擾隔離設計, 確保通訊穩定可靠。符合國家電網的技術標準,具有標準通訊規約協議。
二、型號規格技術參數
1、規格型號
規格/型號 | 精度等級 | 電壓規格(V) | 電流規格(A) |
校園表 | 1級 | 220V/230V±20% | 10(40)A10(60)A |
2、主要技術參數
①基本誤差:
負載電流 | 功率因數 | 百分?jǐn)?shù)誤差限(%) |
0.05Ib≤I<0.1Ib | 1 | ±1.0 |
0.1Ib≤I≤Imax | 1 | ±0.6 |
0.1Ib≤I<0.2Ib | 0.5(滯后) | ±1.0 |
0.2Ib≤I≤Imax | 0.8(超前) | ±0.6 |
②電氣參數(參比條件):
啟動電流 | 功 耗 | 時鐘誤差 | 環境溫度 | 環境濕度 |
≤0.4%Ib | ≤1.5W/6VA5 | ≤0.5s/d(25℃)
| -25℃~55℃ | <85%rh,無結露 |
三、產品特點
采用智能遠程費控電表,用戶交費后后臺軟件直接通過網絡把充值數據發送到終端計量表計。用戶欠費后電表自動斷電。 |
電表具有三路計量,可用于一路控制空調,一路插座負載,一路照明,可以分開斷電,具有定時控制某一路在某個時間段拉閘等功能 |
校園智能管理系統,電表解決了老式電表不能導軌式安裝,從而開發了導軌式校園三路預付費電表。 |
電表可實現無線4G遠傳,解決了傳統通過數據采集器連接電表的接線復雜,等故障率高的問題,更適合分散式安裝。 |
電表解決了傳統預付費電表負載問題,只能籠統設置一個總負載,識別不出惡性負載,如單純限制功率導致空調無法使用等困難,更適合學校用于用電管理。 |
解決了學校需要每月贈送免費金額人工去充值問題,免費金額用不完導致累加問題,本系統與智能電表可實現免費金額用不完自動歸零,不會進行累加。 |

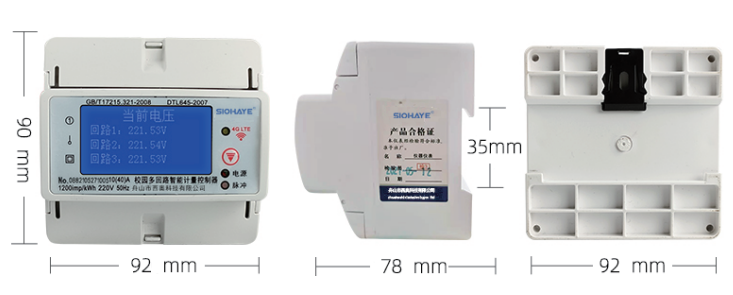

四、產品尺寸

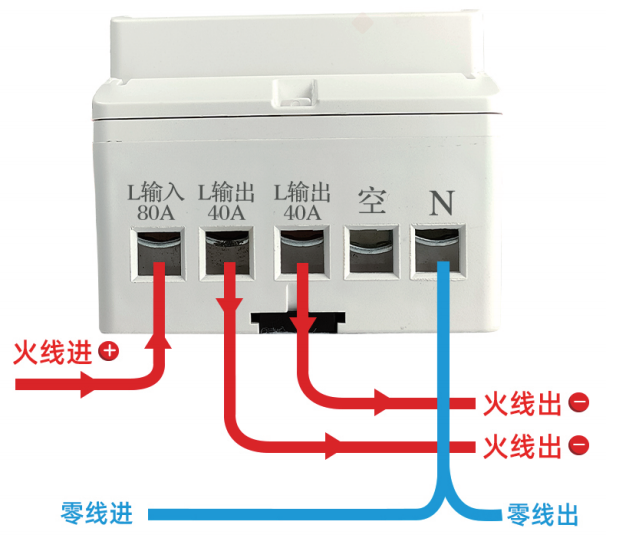

五、接線圖
