一、產品概述
DDSY6703-4G型無線遠程預付費電表采用先進的專用集成電路設計，全自動表面貼裝(SMT)生產工藝制造。電能表的線路設計和元器件選擇以較大的環境允差為依據，可保證整機長期穩定工作，高精度、高過載、低功耗，可靠性能高。采用符合國際標準的先進的智能IC卡技術實現預付費方式，內置磁保持繼電器。通過控制繼電器實現控制負載的通與斷，實現督促用戶先買電后用電的功能。
| 內置10年流量卡 | 無需WIFI網絡信號 | 通電自動聯網系統 | 無需其他設備輔助 |
主要特點：應用計算機管理，先購電后用電；在額定電流范圍內能限制最大使用功率(由供電部門限定);短信通知或自動斷電告警用戶購電；電量為零時，自動拉閘斷電；并具有一定的防竊電軟件設計等。內置移動通信模塊，電表無需布線，通電自動聯網。
產品符合GB/T17215321-2008《1級和2級靜止式交流有功電能表》和GB/T18460.3-2001《IC卡預付費售電系統第3部分：預付費電能表》的全部技術要求，產品內置4G-LTE通信模塊，通過移動蜂窩網絡與云端服務器通訊采用TCP協議提供可靠的服務，數據傳輸穩定，無差錯，不丟失。
二、4G單相公用電表型號規格技術參數
1、規格型號
| 規格/型號 | 精度等級 | 電壓規格(V) | 電流規格(A) |
| DDSY6703 | 1.0 | 220 | 5(20)、10(40)、15(60)、20(80)、30(100) |
2、主要技術參數
①基本誤差：
| 負載電流 | 功率因數 | 百分數誤差限(%) |
| 0.05Ib≤I<0.1Ib | 1 | ±1.0 |
| 0.1Ib≤I≤Imax | ±0.6 | |
| 0.1Ib≤I<0.2Ib | 0.5(滯后) | ±1.0 |
| 0.2Ib≤I≤Imax | 0.8(超前) | ±0.6 |
②電氣參數(參比條件):
| 起動電流 | 功 耗 | 潛 動 | 電壓范圍 | 工作溫度范圍 |
| 0.4 %Ib | 電壓線路<1.0W,3.0VA;電流線路<1.0VA | 具有邏輯防潛動電路 | 220V±10% | -25℃~+65℃ |
三、4G三相公用電表型號規格技術參數
1、規格型號
| 規格/型號 | 精度等級 | 電壓規格(V) | 電流規格(A) |
| DTSY6703 | 1.0 | 3×220/380 | 互感式：1.5(6)直接式：5(20)、10(40)、15(60)、20(80)、30(100) |
2、主要技術參數
①基本誤差：
| 電流值 | |||
| 直接接通儀表 | 經互感器儀表 | 功率因素(COSφ) | 基本誤差(%) |
| 0.05Ib≤I<0.1Ib | 0.02Ib≤I<0.05In | 1 | ±1.5 |
| 0.1Ib≤I<Imax | 0.05In≤I<Imax | 1 | ±1.0 |
| 0.1Ib≤I<0.2Ib | 0.05In≤I<0.1In | 0.5(感性)0.8(容性) | ±1.5 |
| 0.2Ib≤I<Imax | 0.1In≤I<Imax | 0.5(感性)0.8(容性) | ±1.0 |
②電氣參數(參比條件):
| 起動電流 | 功 耗 | 潛 動 | 電壓范圍 | 工作溫度范圍 |
| 0.4 %Ib | 電壓線路功耗：≤2W,10VA;電流線路功耗：≤4.0VA | 具有邏輯防潛動電路 | 380V±10% | 環境溫度不超過-20℃~+55℃，相對濕度不超過85％ |
四、產品功能特點
| 【電能計量功能】:可計量有功電能 |
| 【預存電費功能】:先充值后用電、解決收費難問題 |
| 【拉合閘功能】:欠費自動拉閘斷電、充值自動通電、手動遠程拉合閘 |
| 【保護功能】:超負荷自動斷電，電流過大時自動斷電保護，負荷正常時自動通電 |
| 【插卡充值功能】:在網絡意外中斷情況下需要充值，可臨時用卡給電表充值，充值方式多樣化 |
| 【無線網絡通信】:提供4G-LIE移動和聯通網絡通訊制式 |
【電流規格】:單相5(20)A;10(40)A;15(60)A;20(80)A;30(100)A三相互感式1.5(6)A; 直接形式5(20)A;10(40)A; 15(60)A;20(80)A;30(100)A |
| 【定時抄表】:遠程定時自動抄表 |
| 【手機充值繳費】:手機支付寶、微信都可支付繳費 |
| 【無線數據傳輸】:電表內置4G-LTE流量卡 |
| 【手機短信通知】:余額低于報警值，系統會發給用戶催繳短信；充值成功，手機短信通知 |

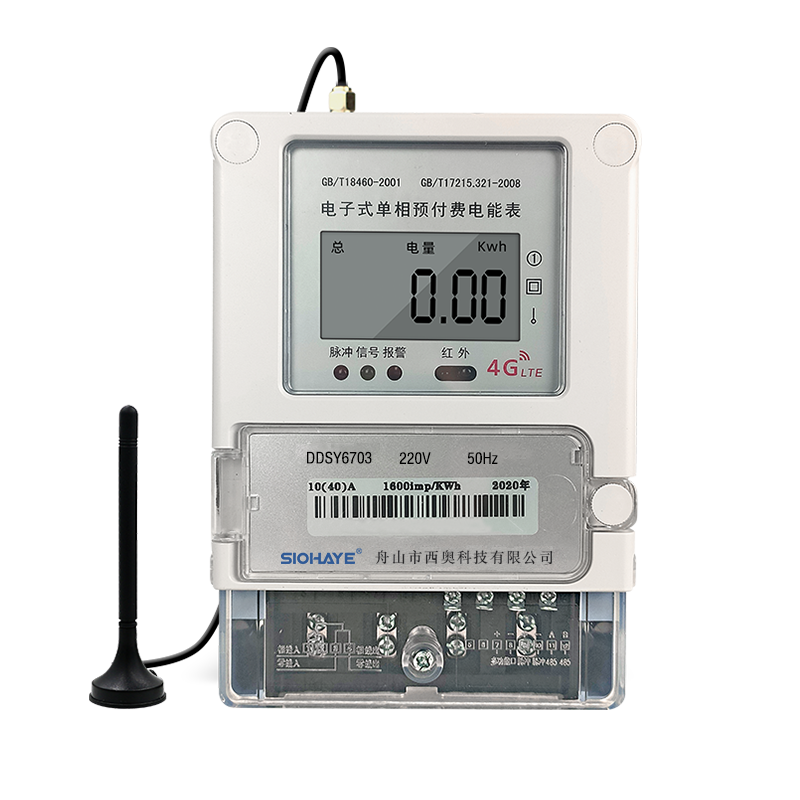

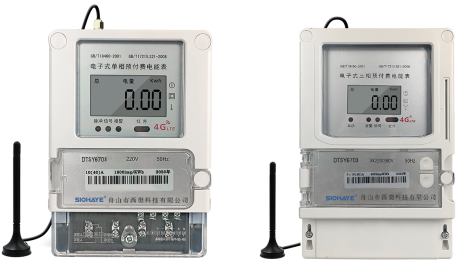

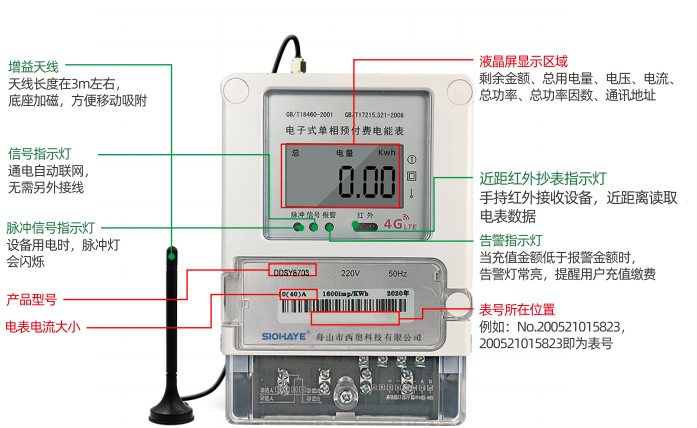

五、外觀圖（一）
六、電表電流選擇（一）
電表電流不是選擇越大越好，或者越小越好，而應該選擇與耗電功率相對應的。電流要算所有電器加起來的電流，電表電流買小了，電表會燒掉，建議電流要買稍大些。(例如：10A*220V=2200W;5(20)承受功率為4000W)
| 5(20)A 最大負載電器功率 4000W |
| 10(40)A 最大負載電器功率 8000W |
| 15(60)A 最大負載電器功率 13000W |
| 20(80)A 最大負載電器功率 17000W |
| 30(100)A 最大負載電器功率 22000W |

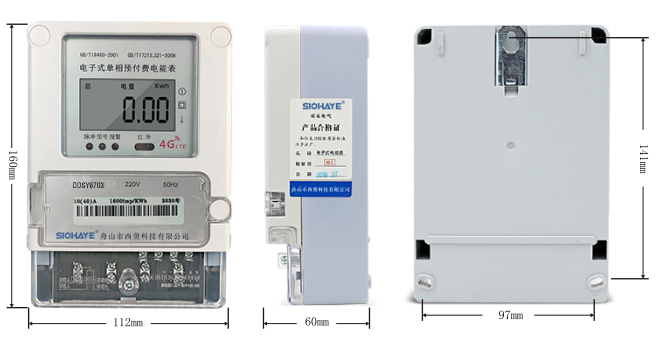

七、產品尺寸（一）

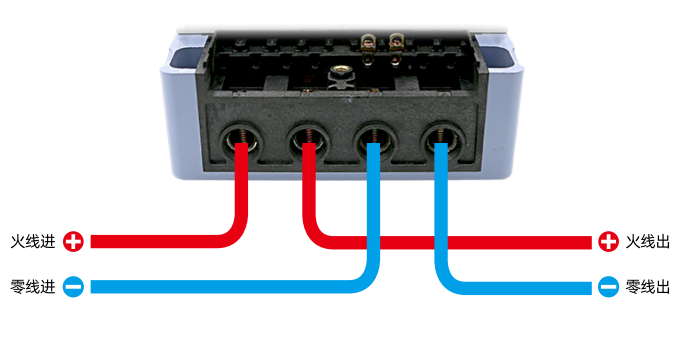

八、接線圖（一）

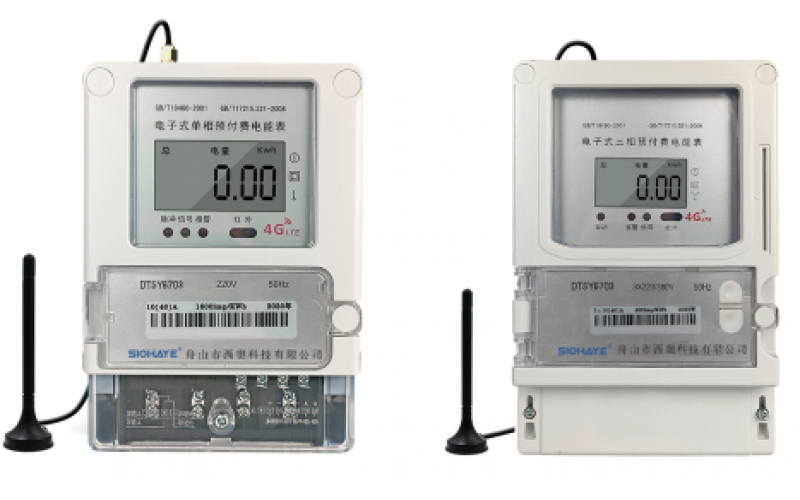

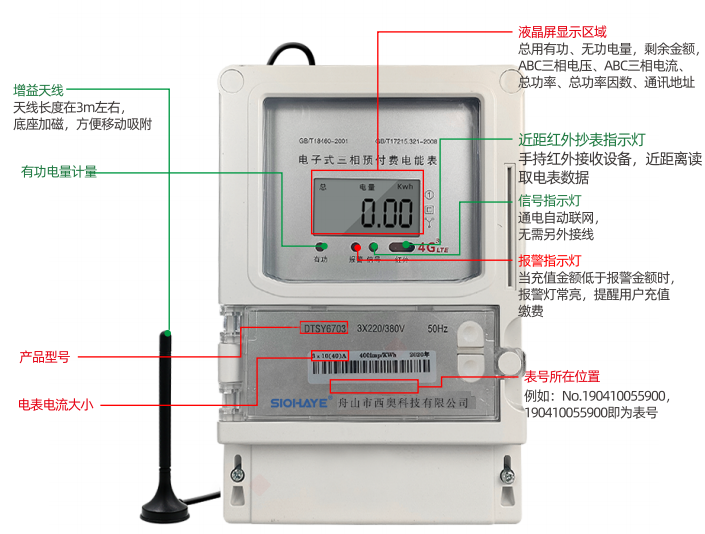

九、外觀圖（二）
十、電表電流選擇（二）
電表電流不是選擇越大越好，或者越小越好，而應該選擇與耗電功率相對應的。電流要算所有電器加起來的電流，電表電流買小了，電表會燒；負載電機，電表功率或者電流需要放大3-4倍，否則電表過載會燒毀
| 1.5(6)A 互感式，電流多大，配多大電流互感器，適用功率3×220V電流互感器電流 |
| 5(20)A 直接式，適用功率13000W以下 |
| 10(40)A 直接式，適用功率26000W以下 |
| 15(60)A 直接式，適用功率39000w以下 |
| 20(80)A 直接式，適用功率52000W以下 |
| 30(100)A 直接式，適用功率66000W以下 |

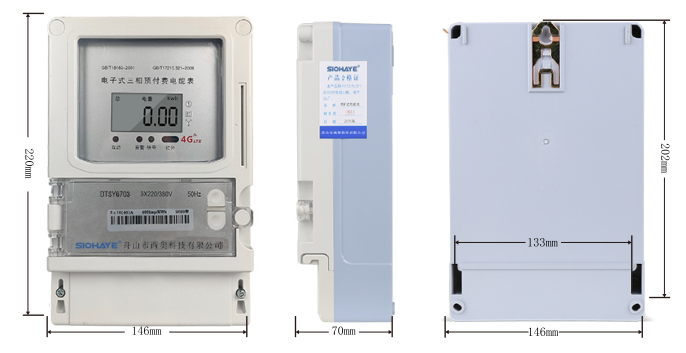

十一、產品尺寸（二）

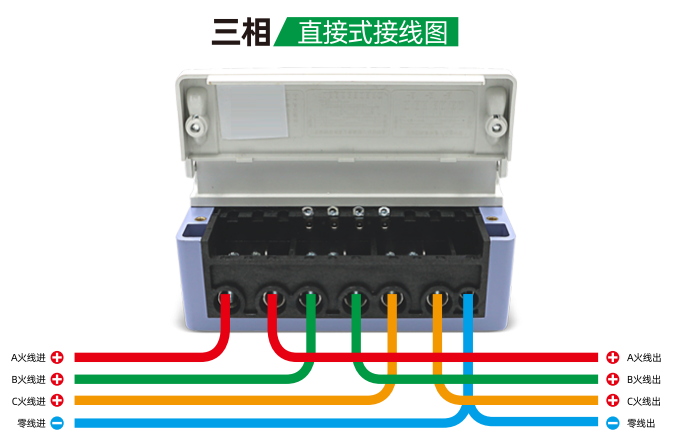

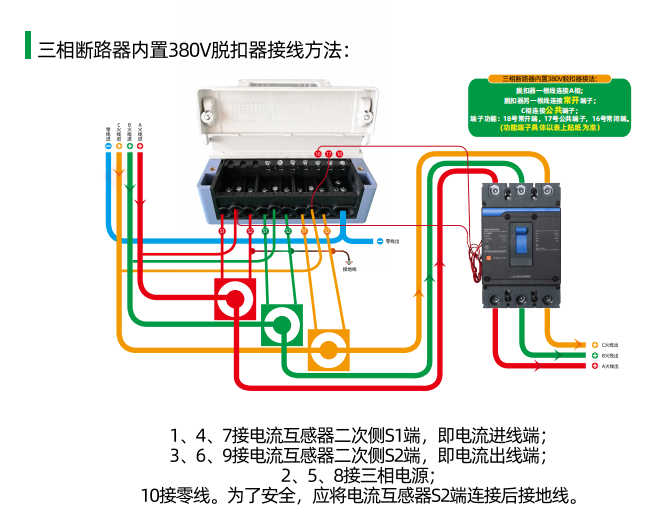

十二、接線圖（二）
