一、產品概述
DDSY6702-4G型單相電子式多費率階梯電能表是采用先進的電能計量專用芯片， 與成熟的多費率技術相結合設計而成，應 用數字采樣處理技術及SMT工藝，根據居 民實際用電狀況所設計、制造，具有國際 先進水平的電能儀表。
該表實現分時計量，設定日自動轉存 數據，手持終端或PC機編程及抄表，LCD 顯示等功能；可進行4種費率、10個時段、 4個時區及12位表號等設置，并具有電能 測試脈沖和秒脈沖輸出。
| 內置10年流量卡 | 尖峰平谷分時計費 | 階梯電價設置 | 無需其他設備輔助 |
主要特點：應用計算機管理，先購電后用電；在額定電流范圍內能限制最大使用功率（由供電部門限定）；短信通知或自動斷電告警用戶購電；電量為零時，自動拉閘斷電；并具有一定的防竊電軟件設計等。內置移動通信模塊，電表無需布線，通電自動聯網。
本儀表符合標準GB/T 15284-2002《多費率電能表特殊要求》和GB/T 17215.321- 2008《交流電測量設備 特殊要求第21部分：靜止式有功電能表（1級和2級）》，通訊規約符合《DL/T645-1997多功能電能表通信規約》。產品內置4G-LTE通信模塊,通過移動蜂窩網絡與云端服務器通訊采用TCP協議提供可靠的服務,數據傳輸穩定,無差錯,不丟失。
二、型號規格技術參數
1、規格型號
| 規格/型號 | 精度等級 | 電壓規格(V) | 電流規格（A） |
| DDSY6702 | 1.0 | 220 | 5(20)、 10(40)、 15(60)、 20(80)、30(100) |
2、主要技術參數
① 基本誤差:
| 負載電流 | 功率因數 | 百分?jǐn)?shù)誤差限（％） |
| 0.05Ib≤I<0.1Ib | 1 | ±1.0 |
| 0.1Ib≤I≤Imax | ±0.6 | |
| 0.1Ib≤I<0.2Ib | 0.5(滯后) | ±1.0 |
| 0.2Ib≤I≤Imax | 0.8(超前) | ±0.6 |
② 電氣參數（參比條件）：
| 起動電流： | 0.4 % Ib |
| 功 耗： | 電壓線路<1.0W，3.0VA；電流線路 < 1.0VA |
| 潛 動： | 具有邏輯防潛動電路 |
| 電壓范圍： | 220V±10% |
| 工作溫度范圍： | -25℃～+55℃ |
③ 費率工作參數：后數據保存時間
| 時鐘準確度(日誤差) | ≤0.5S (23℃) |
| 電池容量 | ≥1200mAh |
| 具有邏輯防潛動電路 | ≥10年(用新電池) |
| 電壓范圍： | 4 |
| 工作溫度范圍： | 10 |
三、產品功能特點
| 【電能計量功能】: 電能量按總、尖、峰、平、谷分別累計、存儲 |
| 【預存電費功能】: 先充值后用電、解決收費難問題 |
| 【拉合閘功能】: 欠費自動拉閘斷電、充值自動通電、手動遠程拉合閘 |
| 【保護功能】: 超負荷自動斷電，電流過大時自動斷電保護，負荷正常時自動通電 |
| 【插卡充值功能】: 在網絡意外中斷情況下需要充值，可臨時用卡給電 表充值，充值方式多樣化 |
| 【無線網絡通信】: 提供4G-LTE移動網絡通訊制式 |
| 【電流規格】: 5(20)A；10(40)A；5(60)A；20(80)A；30(100)A |
| 【定時抄表】: 遠程定時自動抄表 |
| 【手機充值繳費】: 手機支付寶、微信都可支付繳費 |
| 【無線數據傳輸】: 電表內置4G-LTE流量卡，免費送10年流量 |
| 【手機短信通知】: 余額低于報警值，系統會發給用戶催繳短信；充值成功，手機短信通知 |

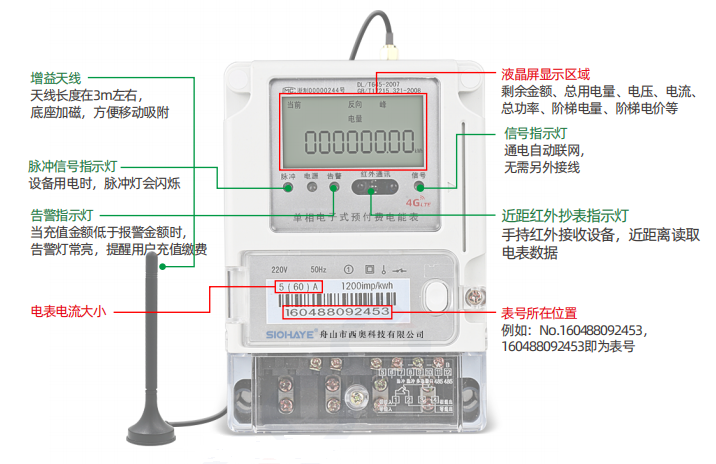

四、外觀圖
五、電表電流選擇
電表電流不是選擇越大越好，或者越小越好，而應該選擇與耗電功率相對應的。
電流要算所有電器加起來的電流，電表電流買小了，電表會燒掉，建議電流要買稍大些。 （例如：10A*220V=2200W；5（20）承受功率為4000W）
| 5(20)A 最大負載電器功率4000W |
| 10(40)A最大負載電器功率8000W |
| 15(60)A最大負載電器功率13000W |
| 20(80)A大負載電器功率17000W |
| 30(100)A最大負載電器功率22000W |

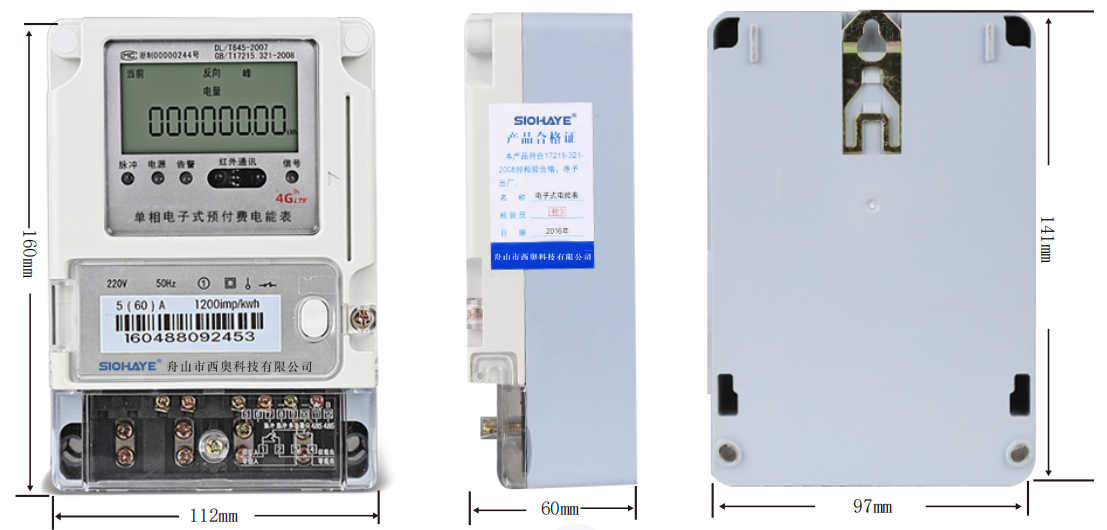

六、產品尺寸

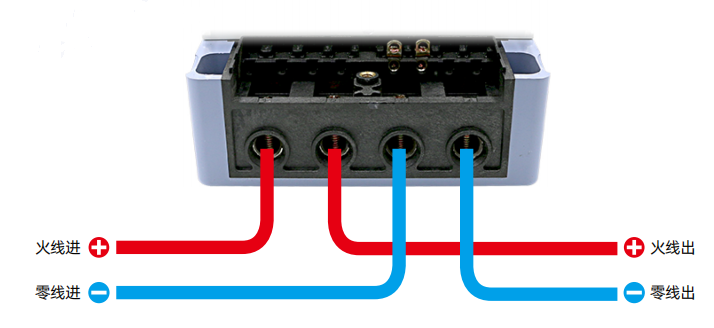

七、接線圖
